Автомагнитола, автоакустика и автомобильные усилители установим в Land Rover Discovery 3
Путь, по которому человек приходит в car multimedia (или car audio) бывает решителен и прям, как старт в два часа ночи со светофора…
Также бывает, неповторим и причудлив, как движение курсора по экрану тогда, когда кошка собралась охотиться на компьютерную мышь. У нас тут вот такой. И с мышкой, и с компьютером, только лишь без кошки.
Такова мизансцена. Вячеслав живет в крупнейшем городе Вологодской области. Он имеет автомобиль Land Rover Discovery 3. LR являются легендарнейшими машинами, которых воспели не только герои Camel Trophy и Артемий Лебедев, но и включающую в себя некоторую часть эпоса установителей аудиотехники. В том случае, когда машина оснащена патетической системой Harman Kardon – это настоящая беда. В том случае, когда система более простая – полбеды (так как дешевле), но не меньше. Все равно это не играет, а устранение штатной установки из «Ровера» является крайне неблагодарным занятием, все крест-накрест завязано в электросистеме. Один установщик рассказал: отключив и почти уже выкинув штатный усилители на LR, поставили аккумулятор на место и завели, пневмоподвеска по максимуму высунула два из четырех колес, причем по диагонали. Искали целый день, что могла отломаться или замкнуть, достали от отчаяния из мусорки усилитель, вернули на место и тут же автомобиль встал на все четыре. Может быть и вранье, не известно. Но то, что эти автомобили не терпят творчества установщиков, это известно.
Вячеслав достаточно насладился звучанием штатной музыки и приехал в студию «Киловатт-Авто» в легком раздражении. Сейчас можно заключить, что от этого взялась в исторической ретроспективе необычная системная архитектура. «А можно так сделать, чтобы оставалось на месте все штатное, но появилась кнопка, регулирующая автозвук. В «Киловатте» решили, что можно. Кроме того, они еще придумали название для кнопки, которое звучит так – «Включение эмоций». А уважая родословную автомобиля, его перевели на язык «Ленд Роверов». Вышло Emotion of sound.
Вот на экране еще один поворот курсора. Это название автозвукового бренда, очень хорошо известного у нас. Базироваться начали именно на нем. А если бы Вячеслав сказал, например: «Расширим кнопки полоса на тысячу герц, причем в каждую сторону!», интересно, какой бы бренд тогда пришел первым на ум? Впрочем, что сказали тогда, то и сделали.
Поначалу решили сделать так: пускай, что в машину поставили англичане, то останется подключенным и нетронутым. А отдельно установят систему, в которой будут нормальные источники, нормальные усилители автомобильные и нормальная автоакустика. И при этом наличие кнопки, отключающей акустику от штатного и подключающую к нештатному оснащению. А чтобы не ругались, штатные усилители автомобильные благодаря этой кнопке будут иметь суррогат нагрузки, будто не произошло ничего. В такой модели акустика по-любому одна, второй комплект ставить, оставив первый – уже чересчур.
Но нужно следить на экране за курсором – не пожалеете… Вячеслав из тех людей, которые развивают идеи в практических вопросах до логического финала и последнее слово оставляют за собой. Каждый утвердительный ответ Александра (главный в этом проекте), все дальше будущая система отходила от характеристики «нормальная». В какое-то время стало ясно, что сочетание требуемых функций становится далеко от рамок возможностей норм головного устройства.
Необходимо было: много музыки и в хорошем качестве. Много, как с флэшки mp3, но качество, как у лицензионного CD. При неудаче хотя бы mp3 и все то, что придумало человечество. Также всевозможные форматы видео. И навигация с интернетом. Это вполне достаточно для того, чтобы головное устройство приобрело однозначный облик. Компьютер.
Все это нарисовалось в тот момент, когда был собран и подключен первый макет системы. И появилась магическая кнопка, которая расположилась под рукой у «повелителя эмоций», с помощью нее включался релейный блок, который контактами отключал от штатного усилителя акустику, одновременно подключая нагрузочные имитаторы к нему. В качестве акустики выбрали топовую модель EOS Opera ES-165. Ее решили ставить со штатным кроссовером, это было для студии не первое знакомство с «Оперой», работа которой играла важную роль, там фильтры подогнаны под головные характеристики, учитывая все особенности.
Такая же акустика и в тылу, только там, в штатных местах стоят и пищалки, потому что высокого расположения не требуется.
При данной схеме тылу и фронту хватит одного усилителя с четырьмя каналами, им стал EOS AE-90F. Двухканальный аппарат того же типа тоже нашел место в системе, от него стал работать сабвуфер. В общем, уже для этого выбирали подходящее головное устройство, но из-за вопросов и ответов образовалась новая схема.
Основной компьютерный блок, в который включена материнская плата, два жестких диска, имеющих общий литраж 720 Гб, видеокарта NVIDIA GeForce 7050, сначала был расположен под сиденьем, но позже переместился в багажник, в «хрустальный дворец». Компьютер отличает от встроенного процессора средствами общения с хозяином: клавиатура, дисплей, мышь и т.д.

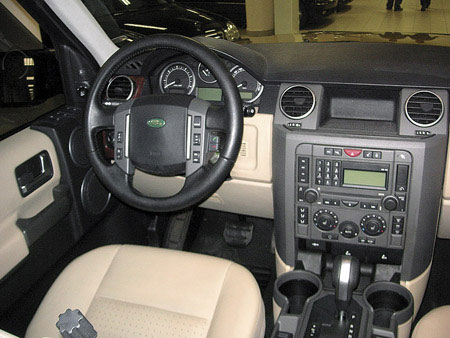

В Discovery штатного дисплея не было, также как и готового место, чтобы управлять им. Дисплей был найден, ведь существует множество небольших компаний, предлагающих хороший выбор за приемлемые деньги. Был взят 7-дюймовый Liliput. Но он оказался менее лилипутом, чем требовалось. Более логичной была установка дисплея на место безликой полочки, предназначенной для мелочей и находящейся вверху торпедо, однако она оказалась меньше, чем сам дисплей вместе с блоком кнопок аппарата и в корпусе.

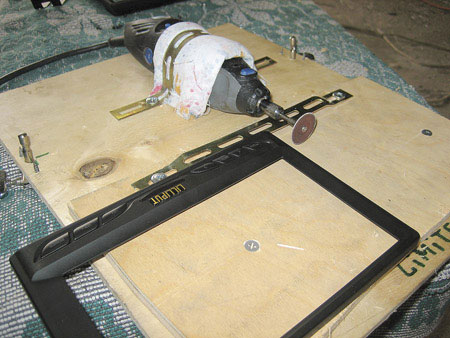

В «Киловатте» решили пилить, несмотря на то, что это микроэлектроника. Для этого они соорудили некоторую оснастку и распили. Распил смог уменьшить ширину корпуса на восемь миллиметров, которые требовались по замерам, кроме того была отделена от «тела» монитора кнопочная панель для того, чтобы ее можно было расположить к экранной плоскости под углом. Теперь, панель и экран расположились там, где и было задумано: панель – «лежа», экран – «стоя». При этом кнопочная панель закрыли мембраной, изготовленной из рифленой резины, если помнить расположение кнопок, то можно нажимать, не убирая «покрова». Собственно, из кнопок дисплея нужна всего лишь одна, правая с краю (вкл./выкл.), с сенсорного экрана – основное управление.
Далее последовала прочая периферия. Беспроводная компактная клавиатура Brando, в которую встроен трекбол, находится в бардачке в транспортном положении, в рабочем – везде. DVD-привод располагается в бардачке. К системному блоку подключается USB-хаб на семь портов, какая-то часть стоит для внешних накопителей в резерве, к другим подсоединяются «резидентные» пользователи. 3G-модем «Мегафон». GPS-приемник. Камера заднего вида и постоянно работающий отдельный видеорегистратор на зеркале заднего вида. Еще остались незанятые порты…
Один из портов подключает блок, на котором выполняется стыковка компьютерной и звуковой систем. Это – звуковой внешний интерфейс топ-класса E-MU 0404 USB. Поместили его также в багажник, уменьшив к минимуму длину аналоговых связей. Когда звуковая карта выходит сигнал идет… При чем не на входы усилителей, а на регуляторы громкости. Заказчик возразил, что управлять из компьютерного меню громкостью не очень удобно. Поэтому между входами усилителей и звуковой картой поставили моторизованный потенциометр Alps, которым управление происходит на центральную консоль с ручки - «качалки». Там же расположился потенциометр для того, чтобы дистанционно управлять уровнем баса. И неподалеку волшебная кнопка.
Аудиокомпоненты технологически устанавливаются по классической технологии с маленькими вариациями. Вполне хорошие места были для мидбасов, разумеется, потребовалось установить опорные кольца и «глушить» двери. В штатные места в зеркальные треугольники пробовали пристроить и пищалки, даже приобрели фирменные шильдики, на которых красовалось название студии. Но настраивая, шильдики оставили, а пищалки перенесли на стойки. Там они и стоят, причем ВЧ-излучители оформлены в фирменном стиле. Александр признался, что текстильные интегрированные подиумы ему не нравятся, он предпочитает отдельные корпуса.
В левой части багажника сабвуфер автомобильный располагается в закрытом ящике, объем которого 75 литров. У корпуса комбинированная конструкция: плоские элементы из фанеры, которая усилена стеклопластиком, из чистого стеклопластика сделаны фигурные элементы, фронтальная панель выклеили из МДФ с местным усилением.

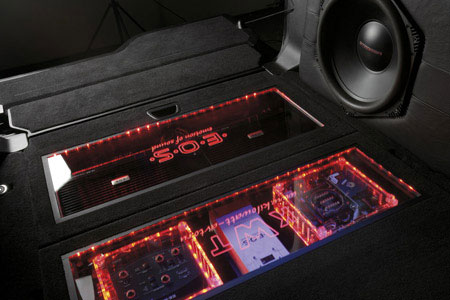

«Хрустальный дворец»: под гравированным толстым стеклом, подсветкой и другим прочим располагаются квадратно-гнездовым образом усилители автомобильные, системный компьютерный блок и звуковая карта. Здесь же потенциометр самого главного регулятора громкости и буферная емкость. Оживает это все от единственного касания к главной кнопке…

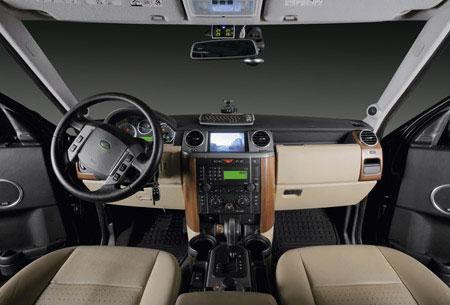

Око видеорегистратора находится на внутреннем зеркале

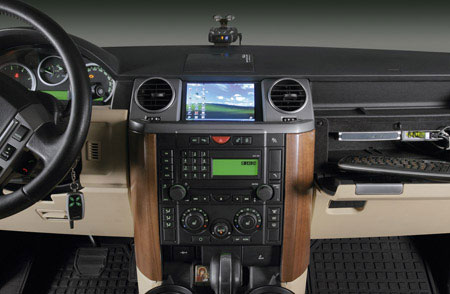

Микрочип от компьютера отличает средства общения. Например, дисплей. Это – 7-дюймовый доработанный Liliput.
В бардачке располагаются другие компьютерные средства общения: компактная клавиатура с трекболом, съемный хард-диск, DVD-транспорт и множество USB-портов.
Торец подлокотника размещает ручку-качалку для упраления громкостью, дистанционный обычный басовый регулятор и главную кнопку внизу.

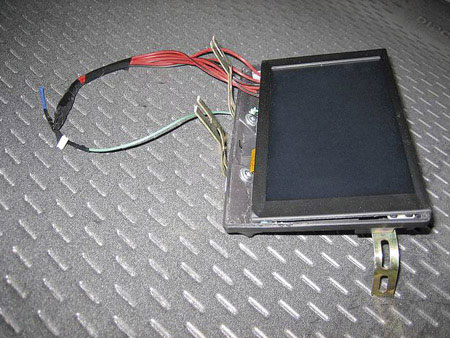

Планировалось дисплей установить вверху торпедо на место кармана. Только пришлось для этого расчленять и урезать.
Внешне двери остались нетронутыми, но перенесли пищалки
Установка в двери кроссовера и мидбаса
В стойках пищалки установлены в хорошо выраженных корпусах. А памятью о первой установке твитеров является шильдик, украшенный названием студии.

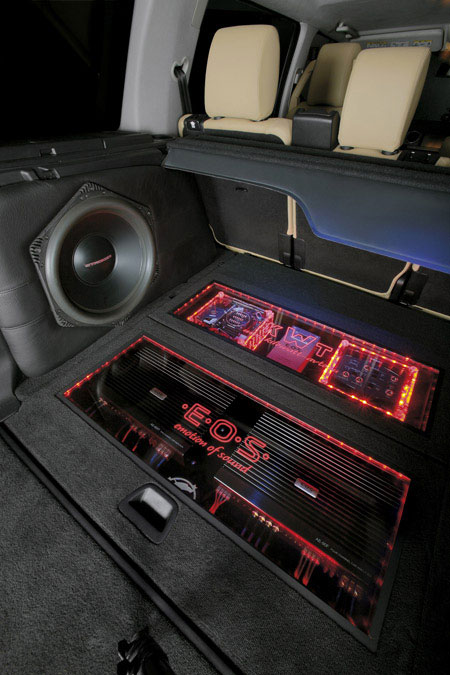

На полу багажника в «хрустальном дворце» «квадратно-гнездовым методом» разлеглись четыре важных компонента системы. А сабвуфер с 15-дюймовой «головой» и 75-литровым корпусом расположился сбоку.
Под стеклом находится буферная емкость и потенциометр громкости
Сабвуфер имеет комбинированный корпус, из фанеры с усилением из стеклопластика все плоское, неплоское сделано только из стеклопластика.
Разумеется, АЧХ тоже снимали, причем дважды. Количество баса в режиме «EOS Off» - будь здоров, а качество… Все отправилось в буханье на частоте 60 Гц.
Здесь картина другая. Есть над, чем еще работать, но уж программных инструментов в компьютере хватит, нужно просто иметь терпение. Теперь бас уходит вниз. Лишь вблизи частоты разделения с фронтом АЧХ немного разнервничалась. В звучании инструментов и голосов излишняя звонкость при общем подъеме на верхних частотах, однако, это выбор тех, кто входит в целевую аудиторию системы – владелец машины. Однако здесь отсутствуют явно выраженные локальные дефекты АЧХ, а на счет спектральных предпочтений можно сказать, что дело это личное.
SQ
Начнем со штатной конфигурации (EOS Off). Хотя она далеко не штатная – уже «нормальная» акустика. Впрочем, это не спасло положение дел. Звуковую сцену сильно сбили влево, удары всех семи барабанов дуг на друга похожи тем, что будто не инструменты, а игрушки. Да и в соло на ударных тарелкам, очевидно, были поражены «коррозией с выпадением металла».
Теперь совсем другое дело. Женский голосок звучит празднично, с наполнением, однако показалось немного ярко. По-прежнему сцена ассиметрична, но она теперь нацелена на водителя, а не перекосилась в сторону. Мелкие детали оформились, назойливые басы ушли. Пусть бас не отвечает жестким аудиофильским канонам, но он стал уместен и пропорционален. На место встали остальные инструменты, а коррозия на тарелках исчезла. Кнопка – это очень хорошая вещь.
