Разнесенная автоакустика и сабвуферы автомобильные в Fiat 500
Беря в расчет только несъедобные предметы, то нет ничего на свете более итальянского, чем Fiat 500. Не было и нет…
- SUM
- Система: аудио
- Состав: стерео сабвуфер + двухполосный фронт
- Усилители: Eton MA75,4, Eton MA125,2
- Сабвуферы автомобильные: Kicker CVT84
- Автоакустика: Eton RS161
Судить вам: с таким названием впервые машина появилась тогда, когда Италия являлась еще монархией, причем король того времени в ее истории оказался не последним, а предпоследним. Был потом еще один, однако когда ему было сказано, что самому придется править, он быстро все это свернул, с тех времен Италия является республикой, а премьер министром – Берлускони.
Первый Fiat 500, который выкатился в Турине с конвейера, скорее всего, показали королю. Названный официально «500» по двигательной кубатуре, его немедленно переименовали в «Тополино», у них так назывался остромодный мультиперсонаж, который знает весь мир как Микки Мауса.
Война началась и закончилась, а для «мышонка» как вода с гуся. Ему переделали по республиканской моде мордочку, а все прочее осталось как при дуче, то есть при короле. Данте Джакоза, туринский конструктор, в середине 50-х решился на возведение самого гениального итальянского автомобиля на совсем другой технической базе. Был перенесен назад двигатель, потерялись водяное охлаждение и два цилиндра, а сделанный автомобиль стал снова культовым.
Если кто считает, что нашу автолегенду скопировали с Fiat 500, то он точно ошибается. Он ближе по кузову к другой модели, например, Джакоза Fiat 600, вышедший раньше «пятисотого» на два года, был существенно больше «мышонка» и горячую любовь народа не испытывал. Более того, официально этот Fiat 500 именовался Nuova 500, итальянцами было решено их убрать, ведь последнего мышонка» штамповали в Турине за два года.
Согласитесь теперь: машина должна быть культурным явлением, чтобы пройтись причудливыми стежками по истории страны. Неудивительно и то, что через полвека от даты создания Nuova 500, итальянцами было принято решение о его возрождении. Может быть источниками вдохновения стали реинкарнации VW Mini и Beetle, а может быть, в наше время другого пути нет, я подобрал нарочно два авторитетных эпиграфа, при верстке, надеюсь, их не выбросят.

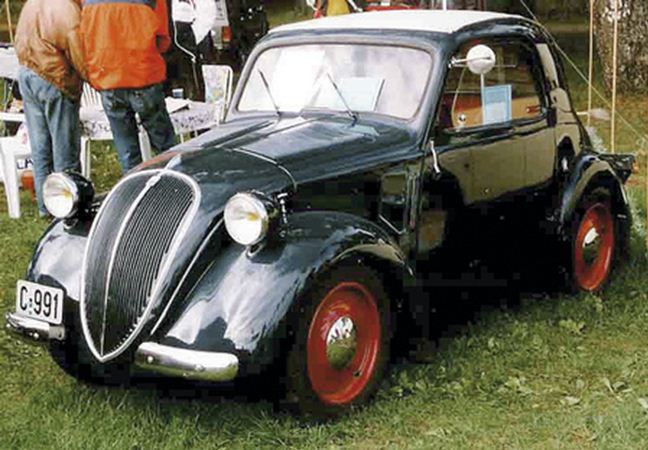

Topolino. Перед растроганным монархом он предстал именно в таком виде
«Мышонок» заулыбался после войны, оставшись от ушей и дальше прежним
Это «новый мышонок», которого выдумал гениальный Данте Джакоза

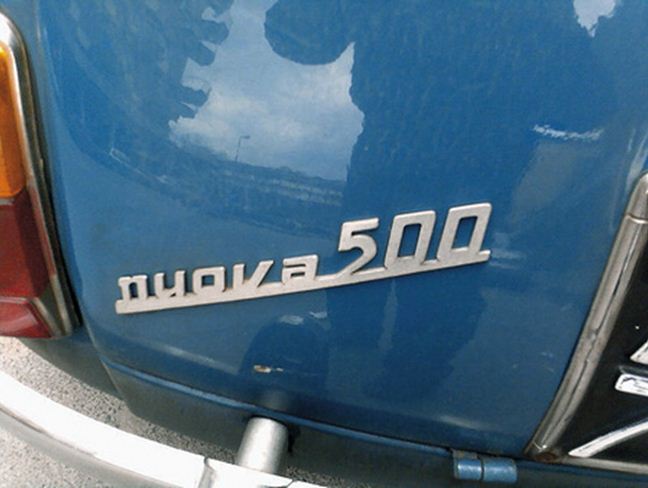

Во избежание путаницы было решено написаать не просто 500, а именно «новыми»
Воспользовавшись двухлетней паузой в правлении Сильвио, в 2007 году выпустили «сверхновый» Fiat 500. Снова двигатель переставили вперед, однако утащив с собой в этот раз и ведущие колеса, в автомобиле все предельно современно, но глазом берется с любого ракурса и немедленно неповторимая эстетика Nuova 500.
В России Fiat 500 пока редкость – и в Москве всего более 50 «пятисотых», где бы ни появился такой автомобиль, он вызывает интерес, люди подходят для того, чтобы тайком его потрогать. Но хозяин этого «500» Антон принял решение, удивлять всех наповал. И поехал на хорошо знакомый адрес, где неоднократно перековывал своих коней.
Можно было предугадать идею проекта: 100-процентный итальянец. Ну, а еще как? В воплощении идеи труда вложили немало, и машина превратилась не просто в итальянца, а в шикарного итальянца. Прежде всего, сделали спортивный обвес Abarth, переделали двери в стиле Lamborghini – сейчас они стали открываться вверх и в сторону. Переделали подсветку головного устройства и приборов в итальянский триколор: белый, красный и зеленый. Этими же цветами подсвечиваются дверные карманы.

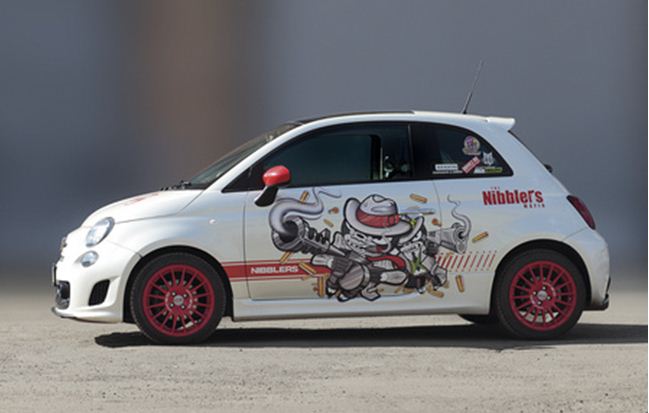

Жемчужно-белый однотонный кузов на фоне такого насыщенного сочетания красок смотрелся невыразительным и бледным. Слишком банально делать аэрографию, а еще долго, и вообще скоро начнут все украшать свои авто аэрографией… Использовать решили новую технологию, которая называется «винилографией», а точнее виниловая аппликация. Вырезают элементы картинки из цветной виниловой пленки и наклеивают на кузов. Для изображений без цветовых переходов и без полутонов является самым подходящим вариантом, причем с традиционным методом по трудоемкости исполнения его не сравнишь.
Для росписи сюжеты – самые итальянские. Левая дверца показывает сицилийские суровые Mafiosi и американский автомат “Томпсон». Правая – доблестных carabinieri с патриотичными Beretta M12. Стреляют и те и другие от души – по стонам летят гильзы. А у всех добрые-добрые лица… Однако зубастые, так как – Нибблеры.
Ясно, что при такой фантазии просто невозможно было не тронуть аудиосистему. Менять не стали головное устройство, потому что очень хорошо оно в панель интегрировало, мы думаем, в итальянском слова «дизайн» быть не должно, потому что все, чем они занимаются – это уже дизайн. К тому же имеется управление с руля, не убирать же такое удобство. Естественно, добавили в «голове» линейные выходы, так будет вернее. Сигнальные кабели ради звукового качества сделали индивидуальные, из самых лучших разъемов и проводов.
Фронтальная автоакустика представляет собой компонентные Eton RS161, имеющие пассивные кроссоверы из комплекта. И пищалки, и мидбасы установили в штатные облагороженные места в стойки и двери. На стойках заводские решетки решили оставить – довольно удачной оказалась «родная» ориентация пищалок, да и все в порядке с эстетикой. А по полной программе поработали с дверями – изготовили для мидбасов под белым лаком подиумы , снабдили грили красной подсветкой. ВоДители «пятисотых» уже спрашивают – где купить такие…
Естественно, от тыловой акустики пришлось отказаться. Хороший фронт звучания с крошечным салоном само сбалансируется. В боковинах салона на освободившемся месте были установлены 8-дюймовые мини-сабвуферы Kicker СМЕ84 – сохранив тем самым багажник, который в четырехместном городском автомобиле немного больше, чем в Nuova 500, однако невеликий. На сабвуферах грили – ручной работы, снова здесь объявляется тема «зубастиков. Все «зубы» изгибались, выпиливались и шлифовались вручную, кроме того под каждым установили красный светодиод. Был потрясающий эффект, впечатление, что светится диффузор изнутри.
Сабвуферы автомобильные имеют плоский диффузор, поэтому невелика установочная глубина, также скромен объем закрытого корпуса, от чего не потребовались архитектурные излишества – вполне обычные корпуса, только в боках салона. Но за скромную кубатуру нужно заплатить низкой чувствительностью, поэтому необходима очень нескромная мощность усилителя. Физика не является монархией, поэтому ее не отменишь за месяц…
Набор усилителей из-за сабвуферов получился нетрадиционный и интересный. Интересен, потому что применялись усилители Eton серии MINI, сверхкомпактные и мощные, при этом классические АВ, а не импульсные. Нетрадиционный, потому что было организовано их 4-х каналов усилителя Eton MA75.4 два моста, развивающих на четырехомной нагрузке по 250 Вт. Это для сабвуферов, имеющих диапазон ниже 120 Гц. Так как сабики установили не в багажнике, а за спинки передних сидений и в варианте стерео, подобная частотная полоса для них не противопоказана. А работает 2-канальный Eton MA125.2 на фронтальную акустику и выдает на канал в полосе по 70 Вт – здесь все консервативно, нет поканалки.
Система по сути дела получилась трех-, а не двухполосной, кроме того еще и с домашней идеологией – пищалки, широкополосной мидбас и стереобас. Стильно и компактно, как Fiat 500…

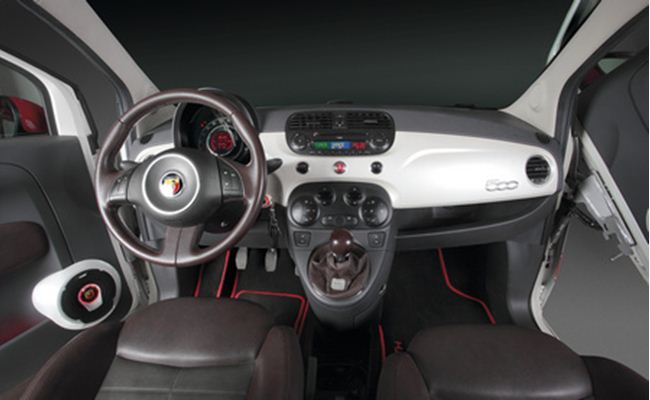

От автомобиля отдельно головное штатное устройство Fiat 500 не получило премию за дизайн, однако торпедо в контексте воспринимают как неотъемлемую деталь.
Оставили штатными и на пищалках сети, к ним не возникло претензий.
«Мышонка» новые двери превратили в небольшую летучую мышь.

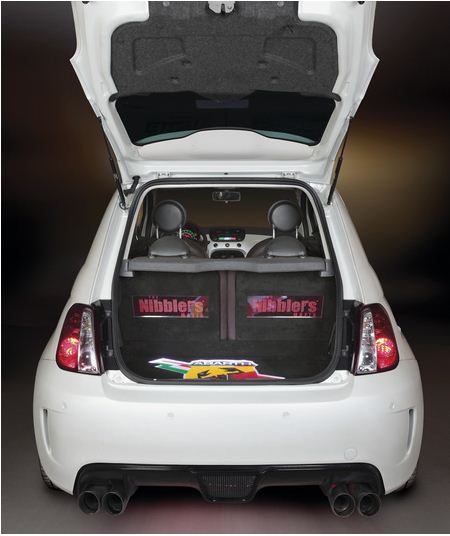

Установлены компактные аудиосистемы так компактно, что не пострадали ни механизм трансформации, ни объем багажника

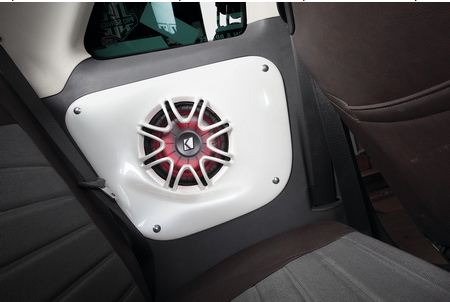

Таким образом в боковинах кузова из полостей родились вибродемпфированные, закрытые, с рельефными панелями спереди сабвуферного корпуса
RTA
Как обычно, сделали в разных точках с водительского сиденья три замера (напротив носа, на уровне правого и левого ушей) с последующим выводом средних значений.
В области значительной и нижних частей средних частот ход АЧХ для автомобильных аудиосистем нетипичен, отсутствует начисто на низах агрессивный подъем. А компактные «Кикеры» на низких частотах отлично сошлись с компактным салоном: АЧХ ровно идет, даже не споткнувшись о нижнюю границу диапазона. Провал между 1 и 2 кГц на АЧХ заметен, поэтому можно полагать, что тускловато прозвучали и скрипки. Здесь, возможно, сработало большое расстояние между пищалкой или мидбасом или ориентация динамиков.
В небольших корпусах небольших сабвуферы автомобильные оказались самостоятельнее в басовой области
SQ
Оценивалось звучание с «обязательной программой» по диску АМТ. Очень хорошая сцена, несмотря на то, что процессора нет. Немного размытый центральный образ и неравномерная сцена – даже не привлекает внимание. Стабильная высота сцены, выше торпедо, хорошая по глубине локация.
Не вызвал серьезных нареканий и тональный баланс. Естественно, все ровно, только немного середина приглушена – только малость, заметная на сольных партиях скрипок, где они тускловато прозвучали. Сдержанные флейты, без крикливости. Одинаково хорош бас. И с неукоснительно фронтальной, и с одинаковой локализацией, вот что значит иметь под боком сабвуфер, а не в багажном отделении. Было живым трио контрабасов, глубокими и насыщенными акустические гитары.
Великолепная микродинамика, а немного подкачала макродинамика: тест Nightwish был не по зубам «новому мышонку». Были заметны на вокале интермодуляционные искажения, в звучании сумбур пропадал при заметном уменьшении громкости. Получилось в целом очень достойно.
Недорогие компоненты (автомагнитола, автоакустика, усилители автомобильные, сабвуфер автомобильный) в Daewoo Lanos
- SUM
- Система: аудио
- Источники: Sony PlayStation One, Clarion DXZ 475MP
- Состав: тыл + трехполосный фронт + сабвуфер + outdoors
- Усилители автомобильные: MacAudio MP2000, Blaupunkt GTA-450
- Мониторы: PN-700B, Challenger CH-2100
- Сабвуферы автомобильные: Dragster DWA-125
- Автоакустика: Boschmann MB-62CTI, Ivolga SB-63K, OEM, R-6932W

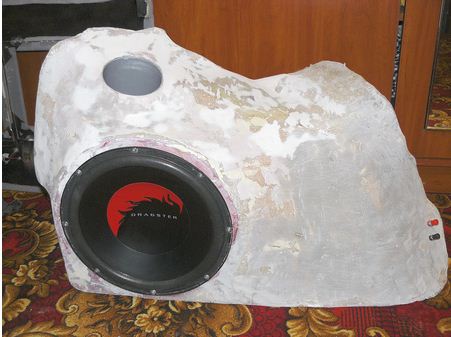

Две составные главные части сабвуферного корпуса
Все три теперь…
И наконец, подготовка установки сабвуфера в багажник закончена
Иксзибит для меня не приятель и не земляк, однако в этом проекте он выполняет заметную роль. Все началось зимой 2008 года, когда появилось пополнение, называемое Daewoo Lanos. Возможно, автомобиль в России не самый распространенный, а у нас, где легендарный ЗАЗ выпускает его массовым тиражом, это – бестселлер…
Блестящий, новенький, он радовал глаза и экономил время, но… автомобилю хотелось придать индивидуальность для отличия от «братьев по контейнеру».
Вспомнили передачу американского ведущего и продюссера Иксзибита под названием «Тачка на прокачку». Было это в 2004 году. Мы наблюдали с удивлением и восторгом, как заграницей в тюнинговых мастерских профессионально и быстро провели модернизацию и «упаковку» автомобилей, изменяя их в лучшую сторону до неузнаваемости. В этой передаче большое внимание уделяли модернизации автозвука, как достаточно важному элементу комфорта любого автомобиля.
Мы зарегистрировались в Интернете в 2009 году на нескольких форумах по автозвуку, просиживали сутками за компьютером и поняли, что это увлечение надолго и всерьез. Я имел в то время поверхностное понятие об автомобильной модернизации, а точнее вообще ничего не знал. Эту тему изучал целый год, прочитав множество статей, анализировал, советовался, сопоставлял, взвешивал, разрабатывал схемы, просчитывал возможности и свои, и машины и лишь в начале 2010 года решил изменить кардинально авто.
Начнем с выбора фронтальной автоакустики. Выбрать сначала нужно было компонентность – трех или двух. Не мог долго определиться, две системы вошли в «короткий список»: 3-полосная Ivolga SB-63K производство Россия и американская 2-полосная Power Acoustik GA-620. Проанализировав тесты, остановились на Ivolga SB-63K. Но здесь нам не совсем повезло: дали некачественный комплект. Произошло в мидбасовых динамиках отслойка витков катушки, это неисправность устранима, но ремонт обойдется дорого. Нам в руки случайно попал набор компонентной автоакустики Boschmann MB-62CTI, у которого мидбасы «спелись гармонично с иволговскими серединками и твитерами. Свое место в нашем автомобиле заняла фронтальная комбинированная автоакустика.
Всем хорошо известно, что предполагает классическая схема присутствие фронтальной системы автоакустики и сабвуфера. Для переднего пассажира и водителя этого вполне достаточно. Однако забывать нельзя о комфортном восприятии музыкальных композиций пассажирами, которые располагаются на заднем сидении. «Заботиться» о них должна тыловая автоакустика. Для этого выбрали набор Boschmann R-6932W, размер которого 6 на 9 дюймов. Нижняя граница диапазона частоты этой акустики по спецификации составляет 35 Гц и 94 дБ – чувствительность, что позволяет любым усилителем «раскачать» динамики.
При выборе ГУ главный критерий – это реалистичность и чистота музыкального воспроизведения. После того, как мы прослушали много автомагнитол, было решено остановиться на CD-ресивере Clarion DXZ 475MP.
Учитывая то, что в машина оснащена двумя акустическими комплектами – тыловой и фронтальной плюс сабвуферы автомобильные, решили купить два усилителя: на сабвуфер - двухканальный MacAudio MP2000 и на акустику – четырехканальный Blaupunkt GTA-450. Относятся оба к бюджетным, однако с поставленной задачей очень легко справляются. После проведения с GTA-450 небольшого «твика», автоакустика стала звучать еще лучше.
В качестве сабвуферного звена была выбрана головка Dragster DWA-125 12-дюймового калибра. Главный плюс данного сабвуфера – это высокая чувствительность равная 93,3 дБ. В работе с сабвуфером усилитель MacAudio MP2000 был на высоте, в пятидесятилитровом корпусе ФИ ощутима даже перенасыщенность звукового давления.
Проводка является очень ответственным и сложным этапом в создании системы акустики автомобиля. Известно, что силовые провода должны быть от акустических на значительном расстоянии. По левому борту машины проложили силовую проводку. Плюсовой кабель, сечение которого 20 кв. мм., протянули из-под отсека с мотором к багажнику, где разветвился дистрибьютором питания на два кабеля, сечение каждого из которых по 10 кв. мм., подключенные к усилителям. От АКБ масса продублировали на кузов кабелем 20 кв. мм. Массу для усилителей брали в двух крепежных точках замков ремней безопасности, к каждому усилителю кабель 10 кв. мм. Мониторы и головное устройство получило питание через кабель 3 кв. мм. От АКБ, массу взяли от кузова.
При прокладке силовой проводки особое внимание заслуживает ее защита. Проводку мы защитили так: на кабель, который идет в разрыв линии к усилителям, возле клеммы АКБ установили плавкий предохранитель на 60 А; через дистрибьютор при разветвлении кабеля 20 кв. мм. Были установлены предохранители на 40 А; в целях подпитки мониторов стоят отдельные предохранители, подсветки, Play Station One и кулеров.
Кабели видеосигнала от монитора и межблочные кабели проложили через центральный тоннель, к фронтальным динамикам акустические провода и провода к динамикам, которые расположены под крышкой багажника – правый борт.

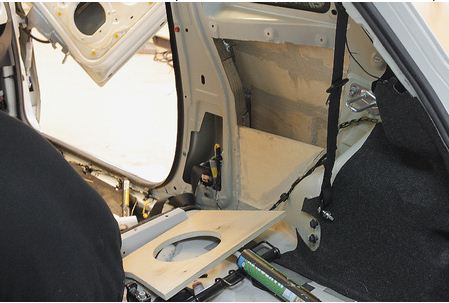

Беря в учет небольшие размеры багажного отдела Daewoo Lanos, мы решили сделать сабвуферный корпус в стиле «стелс», использовав место со стороны левого крыла. Акустическим оформлением при этом являлся фазоинвертор, объем которого 50 литров. По расчетам, проведенным программами JBL Bass Port и Speaker Shop, мы определили, что для короба такого объема длина должна быть 350 мм, а диаметр тоннеля 105 мм. Расположился тоннель вертикально, это стало неплохим решением как практически, так и эстетически. Сабвуферный корпус прокатали виброизоляционным материалом, толщина которого 2,3 мм, внутренний объем, заполненный синтепоном, имел массу 300 грамм.
Разумеется, провели виброизоляцию и кузова: нижний слой – материалом, толщина которого 2,3 мм, верхний слой – пятимиллиметровым спленом. Багажник, крышу и полку для тыловой акустики покрыли в два слоя «антишумкой».
Для средне- и высокочастотных динамиков основой подиума стали ланосовские «родные» стойки, на которых вначале закрепили кольца, сделанные из многослойной фанеры, на них выставили чашки твитеров. При помощи тонкой лайкры смоделировали внешний вид подиумов. После чего аккуратно пропитали полиэфирной смолой ткань и укрепили в несколько слоев стекловолокном. После того, как смола высохла, на конструкцию нанесли шпатлевку, а для достижения гладкой поверхности, имеющей плавные переходы к стойке, много часов шлифовали наждачной бумагой, пока нет другого способа. Под среднечастотными динамиками объем камеры получился на каждой стойке примерно 0,5 литров.
В изготовлении подиумов последним этапом стала перетяжка кожвинилом готовой конструкции и защита декоративными решетками динамиков.

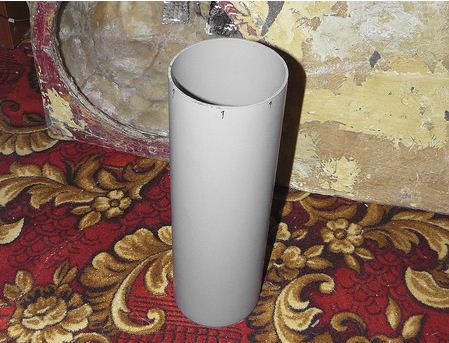

На двери изготовление подиумов начали со снятия карты двери и крепления к дверному металлу свое5образного «колодца», сделанного из фанерных колец, размер которых соответствует размеру динамиков мидбаса. Следующим шагом была вырезка отверстия в дверной карте того, чтобы «колодец» свободно выходил в салон. Затем начали проводить работу по изготовлению подиума. Имея практические навыки при изготовлении подиумов СЧ и ВЧ, работа с дверной картой проходила намного быстрее. Единственной особенностью была необходимость защиты фанерного «колодца» от прилипания полиэфирной смолы. Сделали это при помощи изоленты. Мы сформировали подиум из стекловолокна, смолы и стеклоткани, сняли с двери дверную карту, покрыли шпатлевкой и отшлифовали. Эту часть работы завершили перетяжкой кожвинилом готовой конструкции в тон салона и установкой мидбасов. Для того, чтобы поддержать единую цветовую гамму, перетянули таким же кожвинилом и дверные карты задних дверей.
Решили изготовить собственноручно дистрибьютор питания. Его изготовили из медной пластины, толщина которой 9 мм и которая обработана на фрезерной станке, и разрезали на части. Дистрибьютор рассчитан на прижимные предохранители ANL Mini и пластинчатого типа. Для того, чтобы укрепить клеммы, использовали болты М6 и М4 для предохранителей. Закрепили медные детали дистрибьютора пайкой на стеклотекстолитовой основе. Дистрибьютор в завершении залили полиэфирной смолой и поместили в корпус из пятимиллиметрового стекла.
После раздумий усилитель Blaupunkt GTA-450 решили усовершенствовать, в Интернете опытные люди утверждают, что увеличение в блоке питания емкостей способствует улучшению звучания.
Мы обнаружили на плате усилителя четыре конденсатора по тысяче мкФ, 16 В, которые стоят до преобразователя, и после преобразователя - 4 по 2200 мкФ, 35В.
Были заменены новыми конденсаторы до преобразователя – 4700 мкФ, 105 С, 16 В, также сделали для вторичной цепи батареи конденсаторов, подключив их к имевшимся параллельно. Были изготовлены две платы, на каждую установили по три соединенных параллельно конденсатора 4700 мкФ, 105 С, 50 В и разместили над транзисторами батареи, прикрепив их на герметик. Результат: суммарная емкость в первичной цепи увеличилась до 18800 мкФ с 4000 мкФ, а во вторичной – до 37000 мкФ с 8800 мкФ.
После подобного «твика» усилитель играть начал значительно приятнее, стал мягким, более приятным и напористым бас, это первое ощущение после запуска на том же модернизированном треке усилителя. Стали менее резкими высокие частоты, появилось ощущение легкости и мягкости, когда ничего не давит на слух.

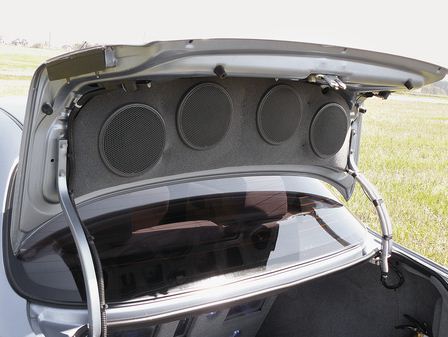

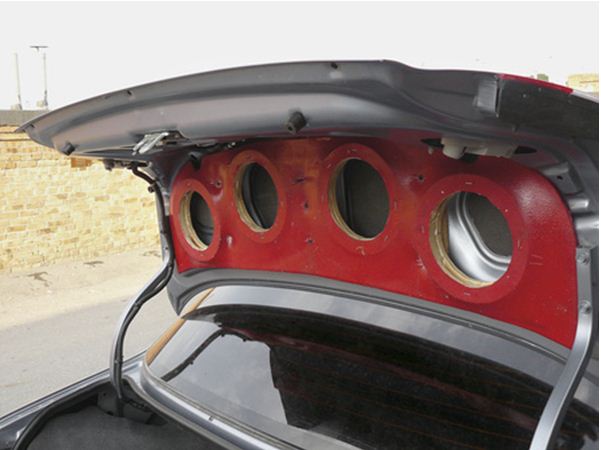

Для того, чтобы слушать музыку вне автомобильного салона, решили добавить четыре шестнадцатисантиметровых динамика, расположив их под багажной крышкой на панели с подиумами. Для панели основой послужила доска, на которой крепили кольца под динамики, вырезанные из фанеры. Формировался подиум при помощи эластичной ткани, стекловолокна и смолы, выравнивали шпатлевкой и обтягивали автомобильной тканью. Для легкого открытия потяжелевшей крышки багажника установили два газовых амортизатора.
Для того, чтобы из камеры воспроизводить изображения, просматривать телевизионные передачи и подключать игровую приставку установили два монитора. Первый монитор был моторизованный Challenger CH-2100, установленный вместо часов, аварийки и кнопок ЗПТФ, перенесенные на кожух рулевой колонки, на передней панели. Второй монитор, точнее автомобильный телевизор, установили на вертикальной стенке подлокотника, повернутым к пассажирам экраном. Работать мониторы могут как вместе, показывая одно и тоже изображение, так и друг от друга независимо.
Нам в руки потом попалась приставка Sony PlayStation One? Имеющая внешний блок питания на 7,5 В. Свое дело здесь сделала ностальгия, воспоминания времен, когда просиживали часами в клубах перед экранами мониторов и «в соньку шпиляли». Именно поэтому решили инсталлировать в автомобиль предмет ностальгии. Использовался для этого понижающий стабилизатор напряжения на микросхеме SD1084. Крепится игровая приставка на фанерной подставке, которая обтянута в автомобильной тканью в цвет ковролина, под подставкой расположился БП и теперь является второй конструкторской опорой, все это укрепляется под сиденьем к поперечной балке.
Финальный аккорд модернизации автомобиля – это нанесение на капот аэрографии. За основу взяли фотографии моторного автомобильного отсека Rolls-Royce Phantom Drophead Coupe. Макет аэрографии изготовили, и взялся за дело японский робот-аэрограф. Он рассчитал размеры капота и стал печатать. Первый этап выполнения рисунков через десять часов завершился. Оставалось только покрыть лаком в два слоя и установить на автомобильный капот.
Виниловая обтяжка
Дело венчает решетка, сделанная по спецзаказу
Так все это смотрится в машине

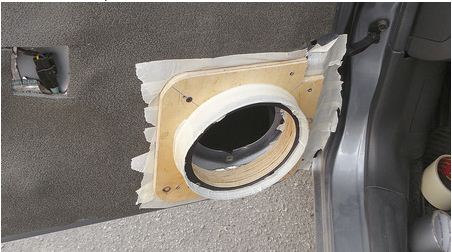

Следующий – прорезка в карте отверстия для прохода колодца

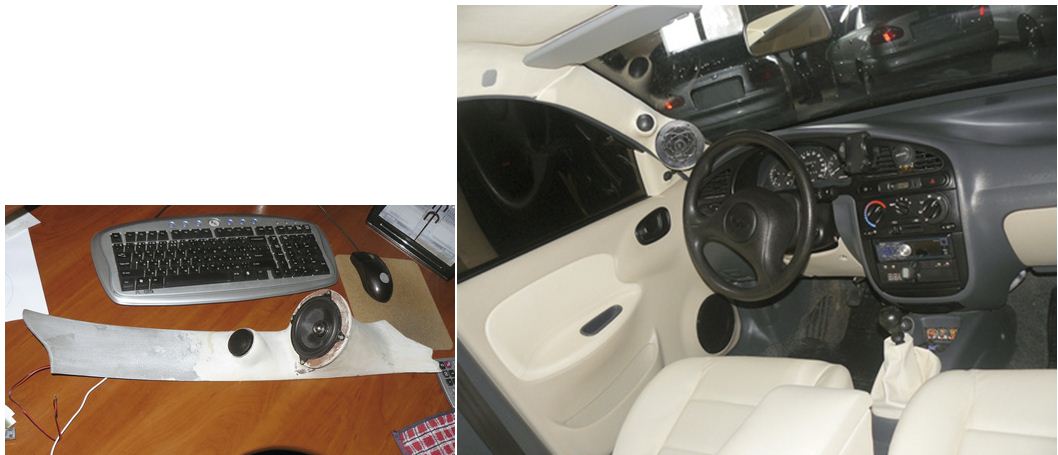

Превращение заготовки в подиум
Примеряется по месту…

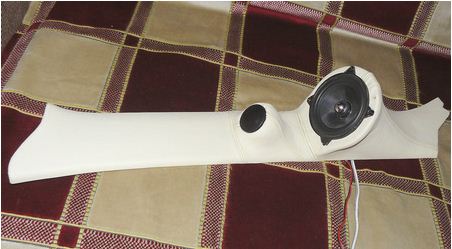

И вот так получается

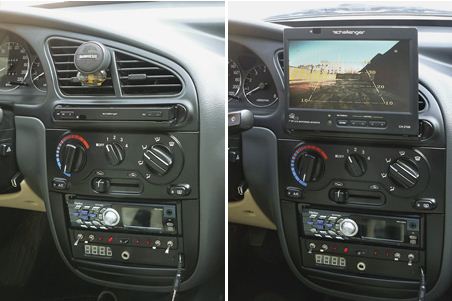

Здесь даже самый опытный глаз не сразу заметит монитор…
Нет, любой так-то увидит…
Под сиденье спрятан весь игровой блок

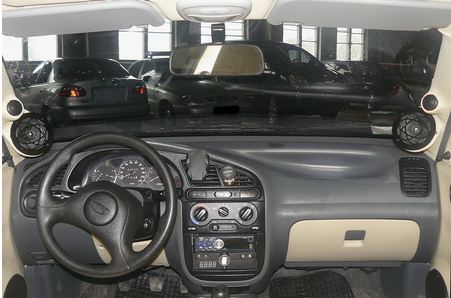

В салоне готового автомобиля

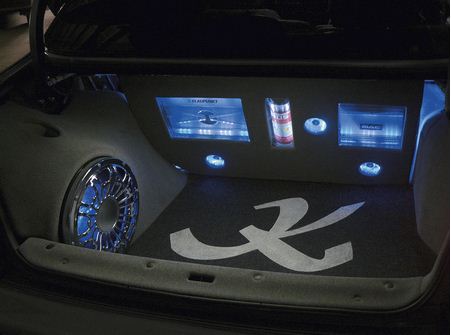

Он же в темноте с включенной подсветкой
