Дата: 2014-04-10

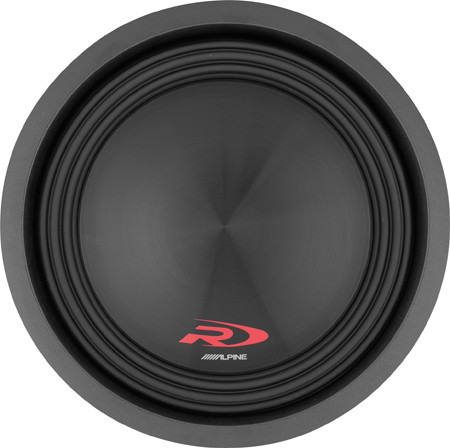

- Оптимальный импеданс равен Ом 2 + 2
- Значения параметров Тиля — Смолла (заявленные и фактические)
- Мощность (по инструкции изготовителя) составляет 1000/3000 Вт (RMS/peak power)
- Vas, в диапазоне 18 27,4 л
- Fs, в диапазоне 31 29,3 Гц
- Qts, в диапазоне 0,51-0,44
- Подвижная система весит 173 г
- Восприимчивость составляет (1 м) 82 83,7 дБ/Вт
- Силовой фактор равен 15,9 Тл/м
- Размеры A-25, B-272, C-231, D-150 мм
• Диффузор составной: лицевая часть представляет собой вогнутый сегмент сферы, выполнена из полипропилена, ниже находится коническая траверса выполненная из кевларового композита
• Подвес выполнен по типу «лист клевера», его ширина составляет 20 мм
• Текстильная шайба, расположена в самом центре, имеет большой диаметр, размещена на промежуточном фланце на диффузородержателе, 5 гофров
• Двусторонний уплотнитель оснащен съёмным резиновым кольцом, скрывает 8 отверстий, каждое в диаметре равно 6 мм
• Литая корзина, выполнена в антирезонансном покрытии, полностью закрытая
• Фасонные спицы, в наличии 5 штук
• Катушка, двойная, в диаметре равна 65 мм, выводы плоские, аккуратно вплетены в центрирующую шайбу
• Клеммы (нажимные) закрытого типа, располагаются в одном блоке, маркированы, в комплект входят переходники-замыкатели, предназначенные для удобства коммутации обмоток
• Вентилируемая магнитная система, находится внутри диффузородержателя
Фирма-изготовитель советует ЗЯ по объёму, составляющему 11,5 — 24 л (оптимальный состав 14 л) и ФИ по объёму 21 — 37 л с настройками порта с диапазоном 35 — 39 Гц (оптимальный — 37 л/36 Гц).
Схожая история с моделью автомагнитолы 10D4, была заметна коррекция величины Vas, это практически не повлияло на ход АЧХ. Объём ЗЯ приближен к минимально допустимым значениям, ФИ с музыкальной АЧХ выглядит более компактнее рекомендованных параметров.
Искажения модели Alpine выглядят следующим образом: оптимальная установочная глубина, имеется подвес, КНИ по обычной схеме не превышает 5%, 3 гармоника, согласно амплитуде, приближена ко второй на 20 Гц.
Плюсы и минусы
Конструкция сама по себе очень внушительная, выполнена с интересной окраской (с игрой света и тени), к которой можно было бы добавить небольшие объёмы оформления акустики.

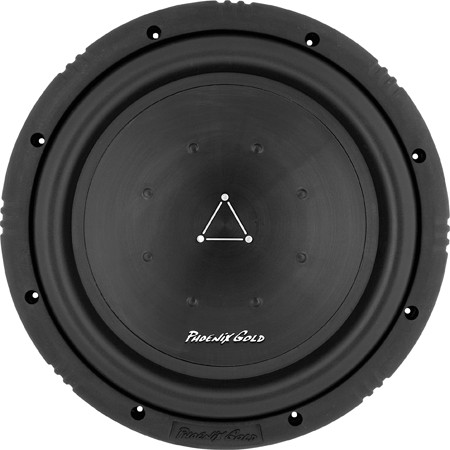

- Оптимальный импеданс раве Ом 2 + 2
- Значения параметров Тиля — Смолла (заявленные и фактические)
- Мощность (по инструкции изготовителя), 600/1200 Вт (RMS/peak power)
- Vas, в диапазоне 12,7 12,0 л
- Fs, в диапазоне 37,2 41,0 Гц
- Qts, в диапазоне 0,71 - 0,56
- Восприимчивость составляет (1 м) 91 87,0 дБ/Вт
- Подвижная система весит 206,81 209 г
- Силовой фактор достигает 8,1 17,3 Тл/м
- Размеры A-19, B-272, C-226, D-150 мм
• Диффузор выполнен из полипропилена, с виду выглядит, как вогнутый сегмент сферы
• Подвес, ширина которого 25 мм, изготовлен из резины
• Текстильная шайба находится в центре, размещена на фланце корзины, 4 гофра
• Звуковая катушка в диаметре равна 60 мм, выводы проходят через шайбу
• Магнитопровод с проточкой, внизу размещается вентиляционная система с микроскопическими отверстиями в керне, магнит закрывает резиновый кожух
• Литая корзина, имеется 6 фасонных спиц, полностью глухая. По всему периметру обода размещены 8 отверстий, каждое в диаметре 6,5 мм. Лицевой фланец закрыт утолщенным резиновым кольцом
• Клеммы (нажимные), в наличии 2 пары, никелированные
Рекомендуется ЗЯ с оптимальным объёмом в диапазоне 8,5 - 17 л. Возможны три версии ФИ: от 35 до 56 л. Автомобильные савбуферы уже подвергались производству с подобными рекомендациями. К ЗЯ нет комментариев, ФИ слегка превышают норму, АЧХ не вмещаются в поле графика.
Характеристики головки не соответствуют заявленным параметрам, повторное моделирование оформлений АЧХ ниже, это к лучшему. Вывод: ЗЯ и ФИ можно выпустить в более компактной форме, даже по меркам «десяток».
Ещё одна характеристика: КНИ может увеличиться до 5%, что составит примерно 32 Гц. Увеличение больше 6% не наблюдалось, 3 гармоники, в промежутке 60 и 90 Гц, содержание микроскопическое. Подвес линейный, очень жёсткий.
Плюсы и минусы
Необходимо обратить внимание на оптимальную формулу импеданса: при случае моста необходим 4 Ом, при моноблоке — 1 Ом. Компактное оформление, при возможности реализации ФИ могут возникнуть трудности с расположением порта.
