Дата: 2015-09-01 Выполнение вычисления корпуса сабвуфера вида «Закрытый ящик» ЗЯ. Это не сложно,
рассчитывать под определенный динамик. Это даже самое простое оформление
акустическое. Цель является такой, что надо найти объем закрытого ящика, где
сабвуферный усилитель даст сравнительно ровную АЧХ в салоне машины.
Для такого расчета опять может понадобится программа JBL SpeakerShop,
которая рассчитывает такие корпуса, ил можно выбрать похожую. После этого
необходимы данные параметры Тиля-Смолла, их можно узнать в инструкции к данному
прибору. Главное, что надо знать, это:
Fs (резонансную частоту усилителя),
Vas (эквивалентный объем) и Qts (полную добротность). Если есть
еще свойства и размеры, то можно и их ввести, но для вычисления достаточно тех,
о которых говорилось выше.
Вычисление корпуса сабвуфера
закрытого ящика.
·
Входим в программу расчетов.
·
Необходимо перевести ее в метрическую систему
исчисления.
·
Находим вкладку минимальных размеров.
·
Вбиваем данные
усилителя:
Fs,Vas и Qts.
·
После производится вычисление Закрытого Ящика в
специальном блоке.
В этом блоке программа предоставит вам автоматически самый лучший вариант
объема корпуса.
Если вас не устраивают полученные результаты, а обычно так и бывает, надо
открыть другую вкладку Custom и меняем объем Vc.
Нажав на кнопку Plot, выдается кривая ЯЧХ. Меняя объем надо получить
кривую более плавную, без каких-либо провалов и резких скачков. Потом, когда вы
подберете более выгодный вариант, вы уже будете знать, что за размер корпуса
вам необходим.

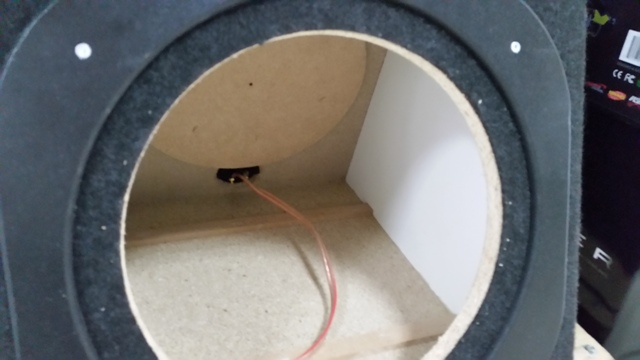

Потом проводят расчеты, опираясь на размеры, полученные раньше. Корпус
рассчитывается отталкиваясь от объема, к которому были прибавлены четыре литра,
они будут вытесняться из корпуса корзиной и также магнитной систем сабвуферного
усилителя.
Вычисления проводятся следующим образом6
Полученный объем умножается на тысячу, делится на длину и высоту, а
получается ширина. Более подробно можно познакомиться ниже, в конце статьи
расчетов фазоинверторного корпуса.
Многие советуют выполнить корпус, скашивая стенку или заднюю, или переднюю.
Это даст меньше действия отражательных волн от задних стенок. Чтобы расчеты
были правильными, дно короба надо сделать длиннее на несколько сантиметров, а
вот верх, наоборот, должен быть меньше, чем исходная ширина, ведь в конце объем
от этого в корпусе не изменится.
