БРОДЯГА ИЗ НАУКОГРАДА

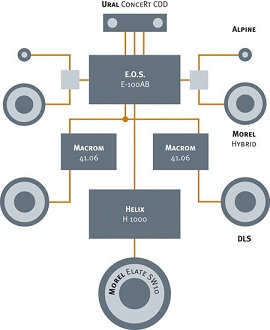

• Аудиосистема
• Содержит саб и трехполосный фронт
• Источником выбран не стандартный. Вообще автомагнитолы Ural не особо хорошие, но модель Ural  ConceRt CDD не плохая.
• Автоакустика Morel Hybrid Ovation 4 и автоакустика DLS RW6, Alpine SPX-F17T
• Усилители автомобильные: Macrom 41.06, EOS E-100AB, Helix H-1000
• Саб: Morel Elate SW10

5 этюдов на тему car audio

Если ник взяли от огромной тяги путешествовать, то 2-е – город, где я родился, работаю. Работаю по профессии, которую получил в альма-матер с 2-главым названием МЭИС-МТУСИ, перед зданием этого учреждения ежегодно организовывается открытие сезона ЛАС. В общем, институт связи.

В лобовом переводе Land Rover Freelander – это «бродяга свободных земель». Он заводил меня в различные дебри просторов России, и за службы я решил дать ему награду – установить качественный автозвук, не сильно вредя автомобильное тело.

1-ый этюд: саб

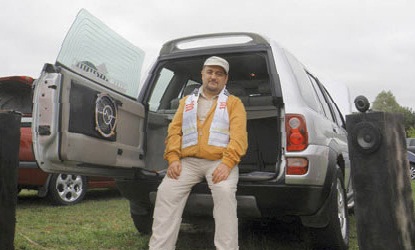

Вначале имели багажный отдел с задней распашной дверцей и задним опускающимся стеклом без рамы: чтобы открыть заднюю дверь, нужно нажать ручку, приспустить стекло вниз, сработает электрический замок, дверь откроется. Можно опускать стекло с помощью кнопки и устанавливать пулемет, весьма удобно. Все это очень важно, потом объясним.

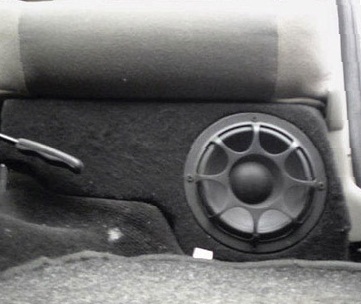

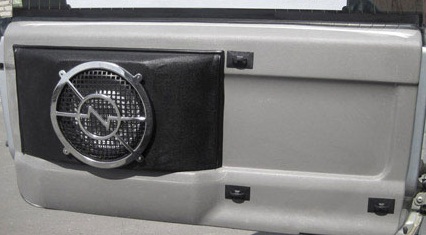

Небольшой багажный отдел, но высокий, в полу есть дополнительный закрывающийся отсек под инструмент. Жалко пространства под большой гроб, помимо этого, как уже устанавливалось, при достойном басовом уровне стекло без рамки прыгает с дворниками и дребезжит, шумит задняя дверь без нарушений подвижности механизмов, это невозможно. Имеется дверная ниша, куда можно разместить аптечку. Туда и было решено затолкать невпихуемое. Снимается пластиковый кожух двери сзади и опускается стекло для определения глубины. Выходит 76 миллиметров – негустовато.

Выбирая технологию постройки (фанера или стеклопластик), важно было учесть массу конструкцию, хотя железные петли, но на них висит дверь с колесом, а здесь еще добавится… Победу одержал компромисс: «послойная» фанера, сверху стеклопластик для защиты и герметичности. Объем должен быть выйти 14 литров, глубина монтажа динамика – 79 миллиметров, в магнитной системе отсутствует отверстие, поэтому можно плотно к стенке сзади. Начали.

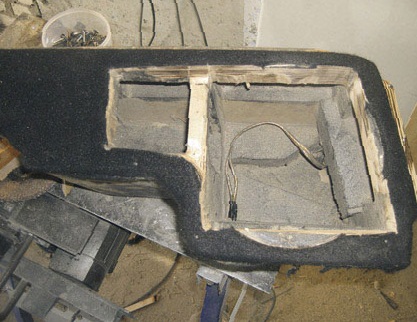

Плоскость сзади выполнили рельефной для лучшей жесткости и объема, корпус максимальной 186-миллиметровой толщины. Передняя стенка 42-миллиметровая, 25-миллиметровые – боковые, в корпусе оклеено теплым линолеумом наружу белым пухом, я так люблю. Стукнешь по корпусе, как по бетону. Сначала набивал синтепоном плотно, затем убавил, далее оставил очень мало, можно и без него. Такая вышла вещица…

2-ой этюд: мидбаc

Переходим на фронт. Начало было довольно банальное: дверная шумка, кастинг динов, изготовление подиумов, разочарование, матюгание, новые надежды. Однако разве заинтересует кого-нибудь описанный метод оклейки STP или трикотажная техника при установке пищалок, если последние обтягивать шкурой невинно убитой турецкой куртки? В общем, в положенное время на положенный участок встали два Eton 280V.

На кастинге у меня в руках оказались опоношенные МИДы - Morel Hybrid Ovation 6. Кто говорил, что они не играют в дверном объеме? Кто говорил, что это весьма сложная автоакустика в инсталляции? Кто говорил, что немногие смогли раскрыть полностью потенцию данного чуда инженерной мысли? Это говорил умный человек!

Честно говоря, здесь решение известно: правильное оформление автоакустики, в определенном случае – ящиков. Когда был выпилен Буратино с названием «саб», до дури осталось обрезков березовой 18-миллиметровой фанеры. Тогда мои руки ни на что не тянулись, не видели глаза, и обрезки я пытался не видеть. Однако все же настало время для сбора камней… Поставленное задание было такое:

1.      Оформление автоакустики – ЗЯ

2.      Строгий объем под параметры дина, нельзя меньше, но можно больше

3.      Подседельники

4.      Полное сохранение подвижности кресла

5.      Максимум жесткости ящика

6.      Не курочить и не пилить ничего автомобильного

Прежде всего, был снят параметр T-S заранее размятых динамиков и просчет в спикершопе. Вышло, что нужно отходить от 7,5 литров. Лучше, если больше.

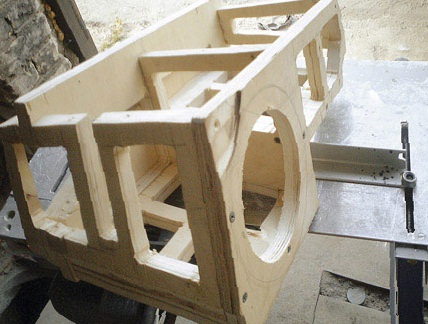

В первую очередь после снятия сидений, старался определять, какое место есть. Как правило, выполняется пенопластовый или картонный макет, однако этого не прошло, из-за сложных конструкций распорок и тяг сиденья техника «сунь-вынь» ящика стала сложным процессом: вставка под углом, оттягивание гибкой тяги, жесткое вщелкивание, подвигание вбок и вперед. Потому сразу же макет делался из 18-миллиметровой фанеры. На строительство такой «коряги» ушло много времени, чем планировалось: отсутствие прямых углов, также нет параллельных стенок, в общем, жутковато, и все, чтобы обеспечить нормальный «сунь-вынь».

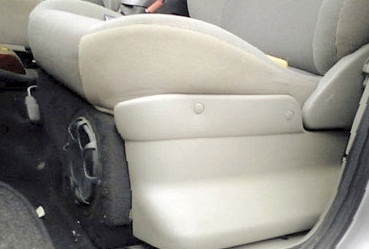

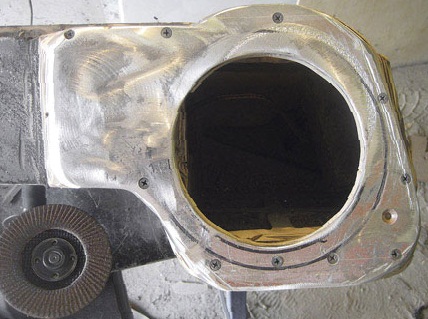

Следующая стадия заключалась в подгонке размеров, углов и создание «дуршлага» из «коряги» с дальнейшей его обшивкой фанерой 6-миллиметровой толщины. Потом то, что превратилось в подседельный ящик, без каких-либо обзывательств, сверху покрылось композитом: эпоксидка и серпянка. Изнутри была пролита противошумная композитная мастика, снаружи – антигравий, лицевая часть обтягивалась карпетом.

Для чего нужен такой запутанный процесс? Силовой каркас выполнен из фанеры 18-миллиметровой толщины, 6-миллиметровая обшивка и композит – все это предоставили прекрасную герметичность и жесткость, позволяя выигрывать в полезном объеме, согласно моим расчетам, примерно 1,5 литра при неизменяемых внешних габаритах. На фотографии заметно, что ящик вышел с большим числом стяжек. На стуки отзывается бетоном, то есть вообще не отзывается. Заливал внутрь, без использования пакетов, 8,1 литров воды. Нормальный полет, сухой пол… Что же демонстрировали измерения автоакустики? В ящик вмонтировали дин, комплекс измерения собрали, начали измерять. На -3дБ АС выходит на частоту 56 Гц. Последующие опыты продемонстрировали, что игра «Гибридов» бывает в 7-литровом объеме до 9-литрового. Далее бессмысленно увеличивать ЗЯ-объем, проявиться басовая размытость, за что такие динамики не нравятся тем, кто ленится их готовить правильно. Сделали проверку и целесообразности заполнения. Эффект получился: небольшое падение АС-чувствительности, легкое снижение добротности, из-за чего незначительно повышается нижние частотные границы. Поэтому те, кто считает, что набивая синтепоном ящик в 10 литров, получатся виртуальные 15-литровые – осторожно, можно разочароваться. Сейчас наступило время устанавливать все по местам. Упростилась техника «сунь-вынь» до простейшего «сунь», поэтому сложности не встречались вообще.

3-ий этюд: неудача

Одна из задач, которая была на решении, заключалась в построении системы абсолютно пассивных кроссоверов. В ящике «Морели» пассивно разрезаются, выполнен 1-ый шаг. СЧ-звено в 3-полоске – ответственнее за строительство сцены. Чтобы получить более равномерную сцену и избегать привязывания к ближнему излучателю, их необходимо располагать подальше от слушателей. 1 способ – кикпанели.

Чтобы организовать кикпанельный монтаж, нужно выделять объем так, чтобы ногам, в особенности водителям, не мешалось ничего. В моем авто это трудно, практически невозможно, поэтому выбрал обходной путь.

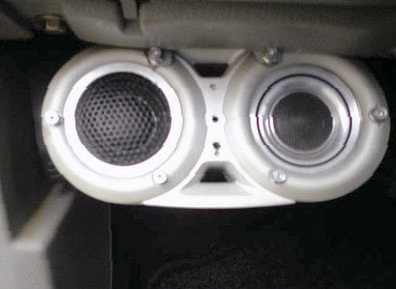

Приготовил готовые колонки от Sony Pascal. Не нужно ругаться, недешевая и хорошая вещица – алюминиевый литой корпус, пара СЧ-дина в 2,5 дюйма в фазоинверторном оформлении, между которым разместилась пищалка. Доработка – вытащил 1 СЧ, на его место поместился пищ в обойме, переделывал фильтры. Игра от 230 Гц беспроблемная. Вполне хорошо – пассивная порезка мидбаса на 280 Гц, игра СЧ от 230, со стыковкой проблем не будет. Это теоретически. На практике вышла кривая, и обидно то, что система ненастраиваемая. Милая Тарья жалуется о нелегкой судьбе возле коленки. Милен Фармер стала какой-то воющей минетчицей, однако, при этом пение Леонарда Коэна в центре торпедо. Нопфлер выдает известные гитарные рулады, разместившись немного левее, биение лампы с «Фокал Тулс» в верхнем правом углу стекла, а электронным mp3 создается легонькое облако перед моськой, не привязанное никуда. В общем, облом. Поэтому пришлось мне продолжить строить процессорную 3-полоску на другой основе.

4-ый этюд: апгрейд и реабилитация

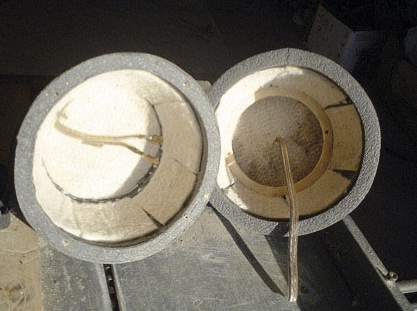

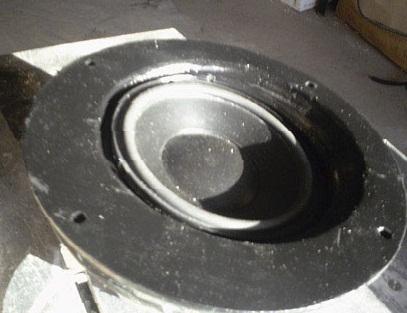

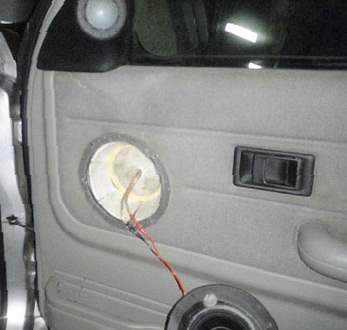

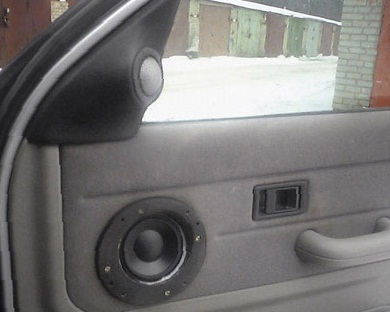

Взгляните на дверь, где располагается стандартное 16-сантиметровое место, дополняемое замаскированным под обшивкой подиумом из бакелитовой 18-миллиметровой фанеры. В данном местечке кого только не было – и «Блаупункт», и «Морели» и ИЖ. Однако это в прошедшей, 2-полосной жизни. В наследство она оставила основательно зашумленную проводку и дверь. Миды переехали под седло, и пространство передали под СЧ. На такую роль выбрался Morel Hybrid Ovation 4, согласно расчету по сведениям изготовителя, они нуждаются в 0,85-литровом ЗЯ.

Преемственность: из оставшейся фанеры после саба зробились МИДы, а из оставшихся элементов от МИДов – оформление автоакустики под СЧ. На фотографии техника. С этим и было мое выступление на ЛАС 2008, прекрасное выступление, в классе 1-ое место. Когда получил приличный результат, в меня закрались различные зловредные мысли, их процесс был такой:

1.      Morel HO 6 – наличие низкодобротного мидбаса, очень хорошо справляется с серединами.

2.      Eton 280V – пищалка с пониженной частотой резонанса, рожденная для 2-полоски.

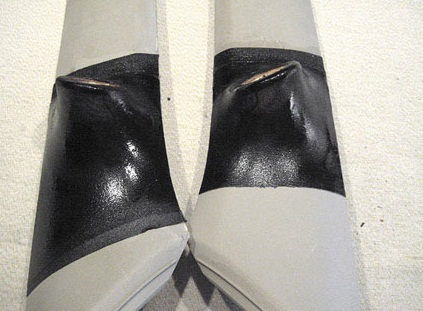

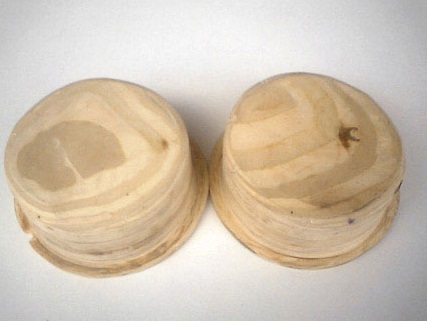

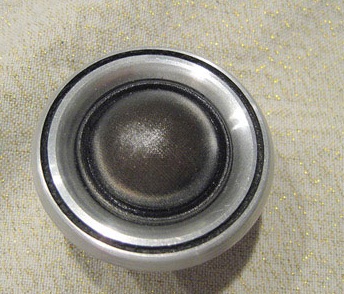

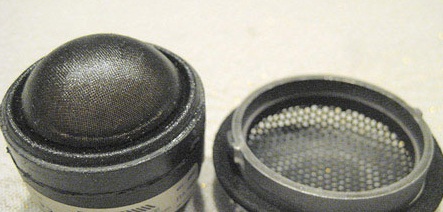

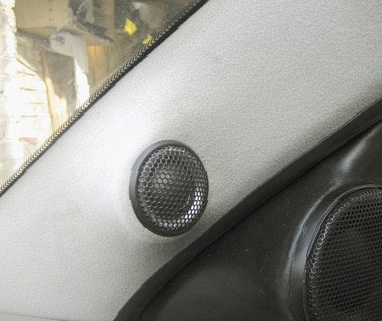

Результат вышел крамольным: не очень ли жирно применяется автоакустика, достоинства которой будут улетучены в 3-полоске? Началась реализация крамольного результата. Приобрел пищалки от F1 Status это практически Scanspeak 6000 с иными обоймами. Сразу же убрал обоймы, а то звучание погнали, и новые выточил. Выполнил подиумы по носочной технике, во время обтяжки применялся сверхсекретный материал, имевшийся в мусорном контейнере возле моего гаража.

Кто-то выбросил внутреннюю потолочную обивку иномарки. Я убрал ее с картонного каркаса с подложкой из поролона, затолкал в стиральную машинку, отлетела вся грязь с поролоном, у меня теперь был кусочек тянущейся суперткани.

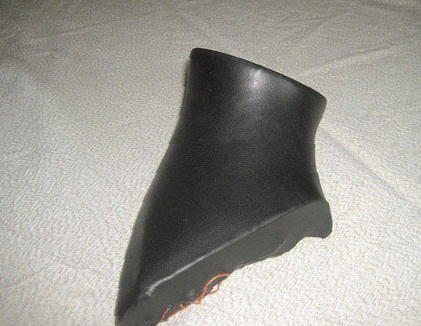

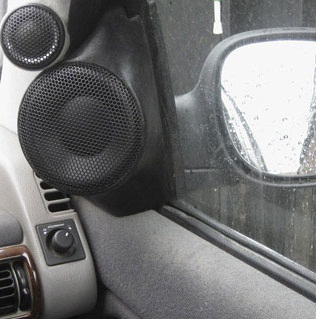

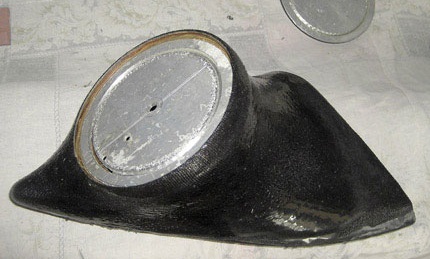

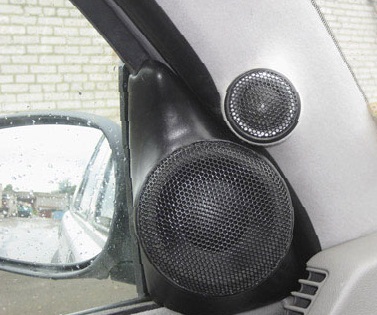

СЧ было решено перенести в зеркальные уголки. Сделал бобышки, получился 0,8-литровый объем, не просверливал дырки, лишь немного набивал синтепоном. Обтягивал кожей, втыкал по сметам. Следует обратить внимание: углы справа и слева различные.

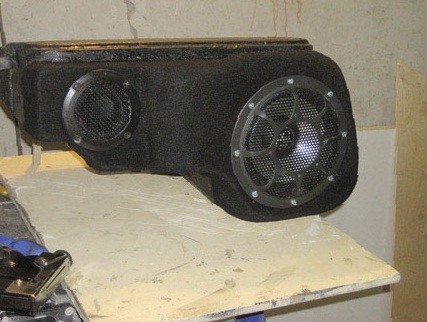

Провел апгрейд басовиков фронта: «Морели» были заменены микросабами DLS RW6. Изготовитель советует использовать фазоинверторное 9-литровое оформление, настраивая на 50 Гц. После измерений и разминки параметров T-S настоящих динамиков оформление немного подкорректировалось: 10 литров, настраивая на 48 Гц.

Проведена доработка подседельных ящиков согласно новому плану, с данной системой я успешно выступал на 1-ых соревнованиях Magnitola Team 2009 и весьма успешно на ЛАС 2009, они имеют различные представления о звучании.

5-ый этюд: «мордовыворот»

Это можно сказать не простой этюд, а фотоэтюд если вам захочется.

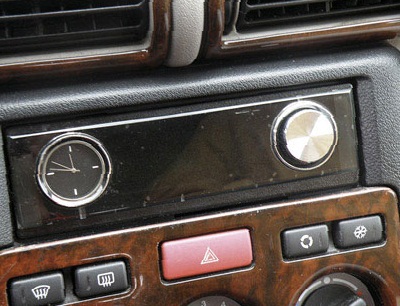

Дело обстоит в следующем: прекрасен Ural ConceRt – уникальнейшая головка с феноменальным числом и простыми настройками, которые позволяют выключать все «улучшайзеры», эквалайзеры, процессоры и т.д. с помощью нажатия 1-ой кнопки. Всем прекрасно, за исключением внешнего облика, который ужасен и без политкорректности. Результат работ с «Уралом»: с правой стороны – по виду нормальна и по концепции устройства многоцелевая ручка-энкодер, с левой стороны – кнопка-часы. Функционирует тем и другим.

Вмонтированный динамик…

Сейчас переделываются «подседельники»: все лишнее вырезаем…
