  • Автомобильный процессор звука для автомагнитолы JL Audio TwK-88

    Поиск



    Дата: 2017-07-23

    Такие процессоры, как JL Audio, нашим гражданам известны не очень хорошо. Но при этом именно данная компания и стала своеобразным первооткрывателем данных компонентов, приступив к их разработке и выпуску еще в начале 2000-х годов. Мне кажется, что именно они и сделали наиболее серьезный прорыв в этой отрасли. Ведь в представленном ими модельном ряду присутствуют не отдельные устройства, а целые комплексы, используя которые, можно без особых сложностей сформировать требуемый комплект.

    Концепция

    Для того чтобы вы без особых сложностей во всем разобрались, вам нужно более детально изучить именно «процессорную» концепцию. Не так давно была проведена конференция, получившая название «Чернов Аудио», в которой принимали участие многие мастера. И именно Турриси и рассказал о данном направлении. Я же решил выделить несколько основных тезисов.

    Суть заключается в том, что фирма JL Audio не стремится воссоздать универсальное оборудование, которое могло бы справиться со всеми нужными задачами. Как правило, большая часть современных систем нуждается лишь в определенном наборе функциональных возможностей. При этом стоимость универсальных моделей достаточно высока. Поэтому разработчики данной фирмы отдали предпочтение принципу модуля. Это и позволило продемонстрировать несколько серий, к примеру, FiX, а также TwK.

    Так, FiX применяют в том случае, если возникает потребность в сборе резанных сигналов, а также сигналов, которые поступают от кривых. При этом такие устройства фиксируют имеющиеся проблемы, а на выходе они выдают действительно качественный и относительно чистый звук. При этом потребности в дополнительной обработке нет. Данная линейка включает несколько уникальных моделей.

    К примеру, FiX-82 отличается наличием 8 высокоуровневых входов, одним цифровым входом, а также аналоговых стерео выходом. А вот FiX-86 имеет схожую комплектацию, но при этом у него есть и 6 аудиовыходов аналогового типа.

    О моделях FiX был подготовлен официальными представителями и соответствующий ролик, который не так давно был дополнен субтитрами на русском языке.

    Что касается TwK, то процессоры этой линейки более похожи на те, с которыми мы ранее сталкивались. Ведь они оснащены и качественными фильтрами, предназначенными для поканального подключения, а также задержками, и иными необходимыми возможностями. Данная линейка также включает несколько моделей:

    ·       88 – коаксиальный, а также оптические цифровые входы, 8 линейных входов и такое же количество выходов.

    ·       D8 – схожий набор, но присутствуют только цифровые входы, а вот аналоговых нет.

    Именно TwK и будем разбирать. Кстати, о данной серии и был продемонстрирован специально подготовленный с переводом ролик.

    Дабы без особых сложностей управлять данными агрегатами, используется специальное программное обеспечение, которое получило название TuN. И перевод этого наименования не требуется, поскольку данное слово имеет два значения «мелодия», «настраивать». И такое сочетание имеет двойное значение…

    Непосредственно на логотипе сосредоточена « u», дополненная несколькими точками. Это позволило получить своеобразный смайлик. Кстати, именно Стив и обратил на данный аспект особо пристальное внимание. Ведь такую фишку и разработали представители компании. Данная программа отличается привлекательностью. Но более детально мы будет обсуждать ее позже.

    Конструкционные особенности

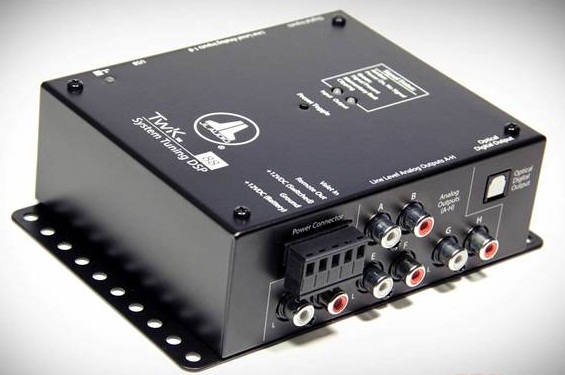

    Для того чтобы провести эффективное тестирование, мы использовали T wK-88, который пользуется особой популярностью.

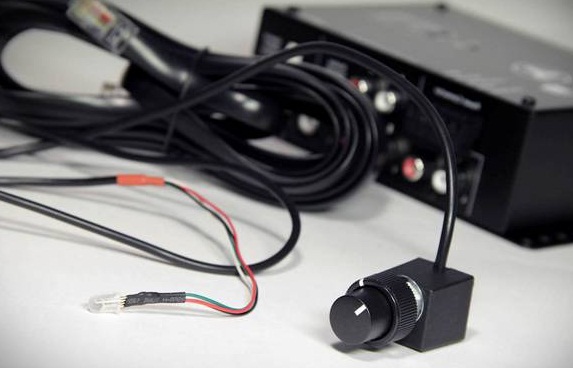

    Эффективный пульт для управления DRC-200

    Изначально мы сосредоточили внимание не на представленном автомобильном процессоре, а на представленном пульте. Ведь имеет несколько уникальных отличий, коими не обладают все остальные. Размеры устройства небольшие, поэтому и использование его удобно. Суть управления заключается в наличии крутилок, а также своеобразного вала.

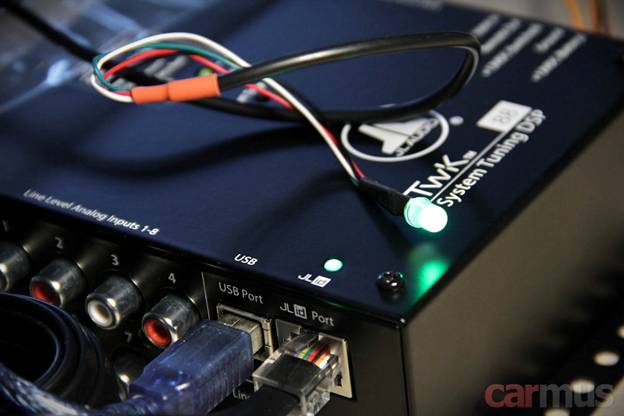

    Дополнительно можно отметить и светодиод, особенности использования которого мы выясним в дальнейшем, при изучении персетов.

    Ключевой блок

    Сосредоточенные на верхней панели светодиоды не только сообщают о том, что устройство включено. Их оттенок во многом зависят от того, какой именно режим работы используется. Помимо этого, с их помощью можно установить вероятность клиппирования поступающего сигнала (от автомагнитолы или другого источника) . Таких возможностей у других процессоров автомобильных нет.

    В том случае, если пульт для управления процессором не используется, то переключение персетов можно осуществлять при помощи такой кнопки, как Preset Toggle. В этом случае переключать можно только последовательно ранее сохраненные персеты. При этом подводить устройство к ноуту необязательно.

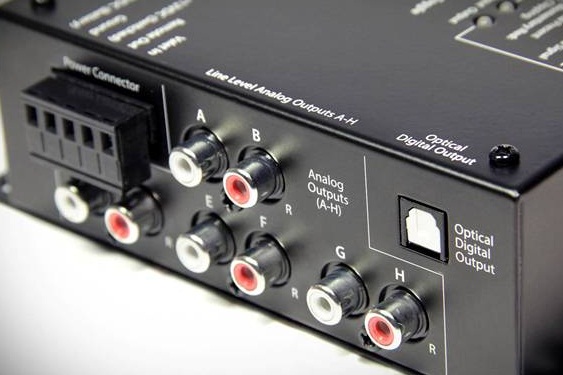

    Особенности подключения…

    Процессор оснащен 8 каналами. При этом выходы линейные имеют 4 вольта, а вот в большинстве случаев стандартные каналы отличаются 2 вольтами.

    Помимо этого, присутствует и оптический выход. При этом сигнал выводиться даже в том случае, если используются линейные входы. Пользуясь программой, можно заблаговременно установить, какой из выходов будет использоваться для оцифровки. При этом пользоваться данным выходом можно и для того, чтобы подводить еще один процессор. Это необходимо, если потребуется более 8 каналов.

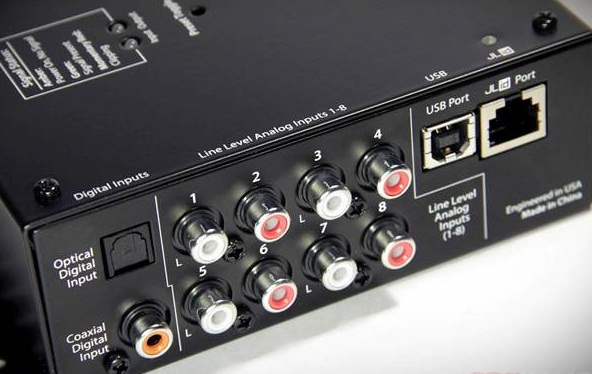

    Что касается входов, то здесь можно выделить несколько ключевых аспектов. Так, в состав не входят высокоуровневые входы. Специально для этого применяются такие процессоры, как FiX. В состав включено и 8 входов линейного типа, которые имеют определенные особенности. Так, при их построении использовалась балансная дифференциальная схема. Кстати, данная схема активно пользуется многими американскими изготовителями.

    Кроме того, с помощью процессоров можно принимать сигнал, уровень которого достигает 7,1 В. Для того чтобы установить приемлемый уровень чувствительности, можно воспользоваться программой чувствительности. Кстати, для большинства штатных устройств это приемлемо. Ведь они имеют балансный тип.

    В наличии и несколько цифровых входов, среди которых один – оптический, а второй – коаксиальный. С их помощью можно принимать сигнал, разрешение которого 95 кГц/24 бит.

    Немного стоит поговорить и о питании. Так, для подведения процессора имеется вход, получивший наименование Remote, а также 12VDC. Из этого следует для подключения процессора можно использовать не только головное оборудование. К примеру, устройство можно компоновать с FiX.

    Не менее примечательным считается и такой вход, как Valet. Ведь данный вход имеет немалое количество схожих черт с входами, коими комплектуются многие охранные системы. Кстати, к нему можно подвести и переключатель, при помощи которого можно легко запускать настроечный пресет. При этом применять пульт управления необязательно. Это потребуется в том случае, если автотранспорт передается мастера в сервис. Ведь они нередко эксплуатируют магнитолы клиентов.

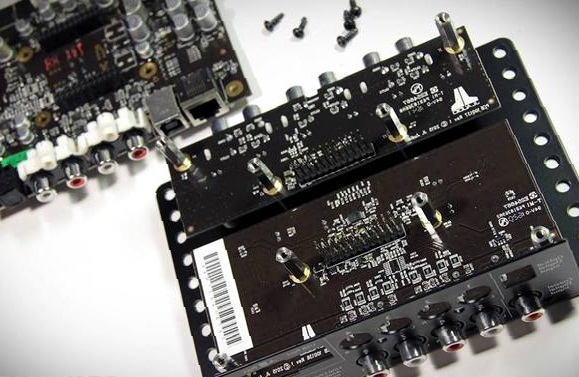

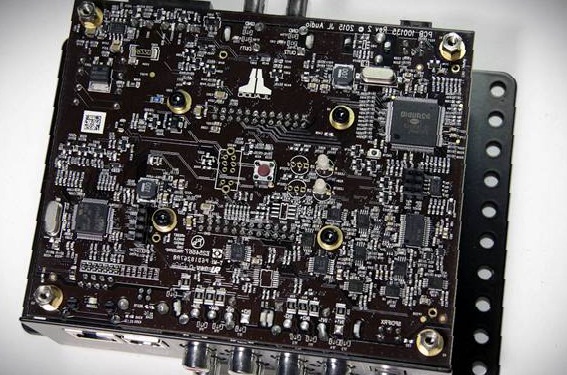

    Внутренняя оснащенность

    Небольшие габариты устройства обусловлены тем, что внутри все компоненты сосредоточены в несколько этажей. Так, несколько плат выделяются возможностью двусторонней установки.

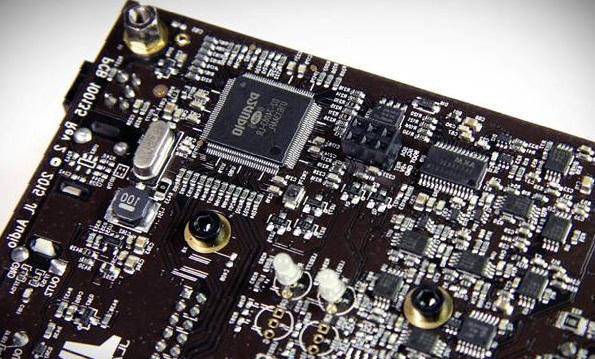

    Процессор в данном случае отличается от стандартных более высокой мощностью. Он имеет название D2-74083. Подготавливался данный компонент непосредственно для High End (театральное домашнее оборудование). При этом этот элемент входит в состав устройств, отличающихся достаточно большой стоимостью. Поэтому такой выбор для нас удивителен. Кстати, такой агрегат может сформировать ШИМ сигнал. Применять его можно и в качестве драйвера для определенных автомобильных усилков. Несомненно, в этом случае используется именно выход аналогового типа.

    Стоит ли разбирать? Несомненно!

    Для комплектации аналоговых цепей использовались такие операционники, как Japan Radio Company 2068. Немало изготовителей используют именно такие компоненты для комплектации дорогостоящих агрегатов. Несомненно, многие считают, что они считаются слабым местом. Вы можете сосредоточить внимание и на таких компонентах, как OPA2134, а также AD8066. Но вы должны понимать, что в этом случае гарантия перестанет действовать.

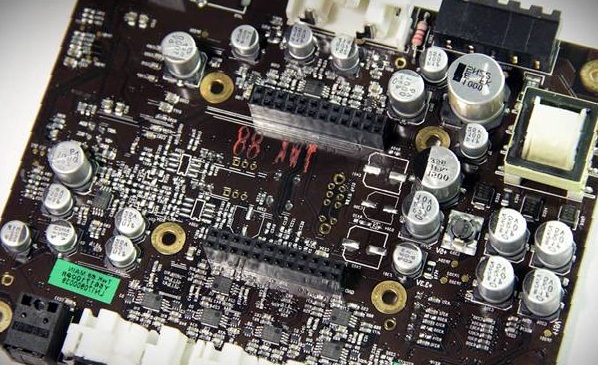

    Для комплектации нижнего этажа использовано несколько плат.

    Дабы использовать программу TuN, ее стоит скачать с официального портала. Так, ныне в доступности такая версия, как 2.0. Кстати, данная программа имеет немного другую комплектацию, чем ранее представленные. Но при этом программа отличается интересным управлением, наличием приемлемых функций. Мы же сосредоточим внимание на наиболее интересных аспектах.

    Первичная настройка

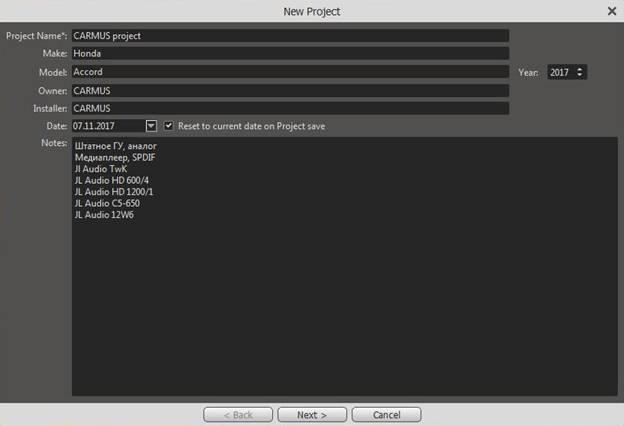

    Как только подключена программа, сразу же к настройке автомобильного процессора не переходят. Предварительно нужно подготовить проект, а также заполнить представленную памятку. Кстати, памятка более приемлема для тех, кто занимается инсталляцией, поскольку с ее помощью можно возобновить подробности формирования проекта.

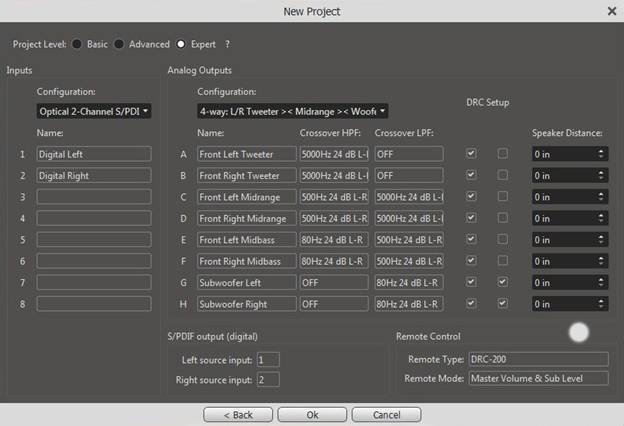

    Далее следует перечень необходимых конфигураций. Среди них можно подобрать требуемое. Здесь же нужно определить, какой именно вход будет использоваться, как для выхода, так и для входа.

    Не менее внимательно стоит рассмотреть и один из углов представленного окна. Так, изготовители фиксируют такой режим, как Basic. Он предназначен непосредственно для начинающих пользователей. В этом режиме можно пользоваться только стандартными настройками. В том случае если воспользоваться Advanced, то перечень настроек увеличивается. Но и в этом случае присутствуют определенные ограничения. К примеру, пользоваться полной полосой проблематично. Что касается Expert, то здесь доступен более обширный перечень.

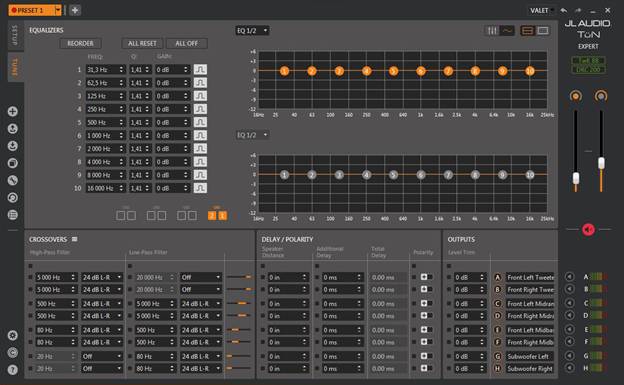

    Главное окно программы, введение основных параметров

    Все, что следует после основных настроек, выводится на главное окно. При этом фильтры оснащены и безопасными параметрами, поэтому вводить настройки можно без особых сложностей. Именно для этих целей и требуется первичная настройка.

    Как только впервые запускается программа, на выходах звук существенно снижается. Это необходимо для того, чтобы исключить вероятность перепада громкости, негативного влияния на слух.

    Программа дополнена несколькими вкладками. Основная вкладка включает разнообразные уровни и фильтры, задержки, а также эквалайзер. Вторая вкладка представлена маршрутизацией основных и дополнительных каналов (демонстрируется и передача сигналов с различных каналов).

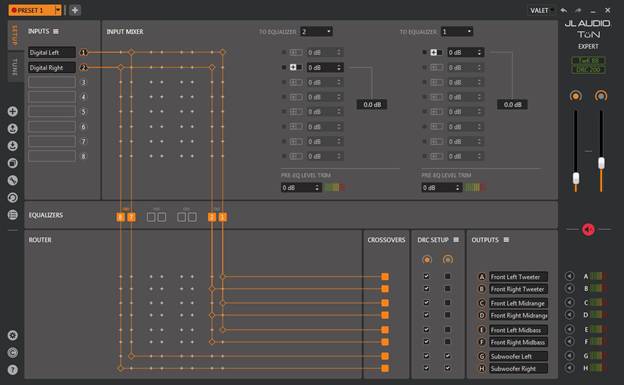

    Не менее значимая особенность – возможность формирования разнообразных маршрутов. При этом для построения эквалайзера можно использовать, как один, так и несколько каналов.

    Здесь же предоставлена информация о том, какой именно регулятор использовать для той или иной цели. К примеру, основной регулятор можно использовать для изменения громкости, а вот то, который сосредоточен на внешней стороне – для изменения уровня саба.

    Несомненно, если возникнет потребность, то можно переименовать имеющиеся каналы, а также не использовать один из каналов вовсе.

    Временные задержки

    В данном случае задержки выставляются немного по-иному принципу. Но и этот принцип нас заинтересовал. Изначально устанавливается общее расстояние непосредственно до динамика. А вот процессор устанавливает, какие именно задержки необходимы для динамика, сосредоточенного на наибольшем расстоянии. При необходимости можно вносить и ручные коррективы.

    В некоторых случаях можно линковать представленные каналы, а также осуществлять синхронное перемещение.

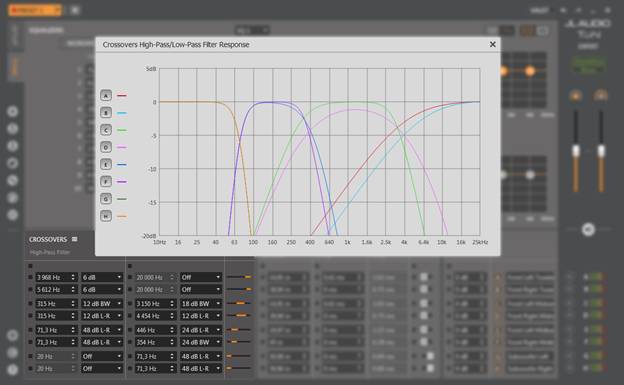

    Основные фильтры

    В представленных фильтрах предварительно можно устанавливать требуемые значения, после чего допускается линкование каналов, синхронное перемещение. Что касается задания частоты, то в этом случае допускается введение приемлемого значения (точность – до 1 Гц). При необходимости можно выбирать и приемлемую разновидность фильтра, а также оптимальную крутизну.

    При изучении необходимо учитывать черточки, которые позволяют быстро подобрать требуемую полосу, а также внести изменения в частотную характеристику.

    В том случае, если единовременно кликнуть на несколько полос, то можно получить частотную характеристику для всех имеющихся каналов.

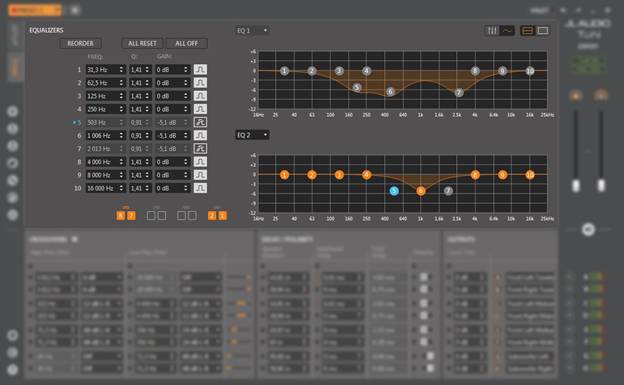

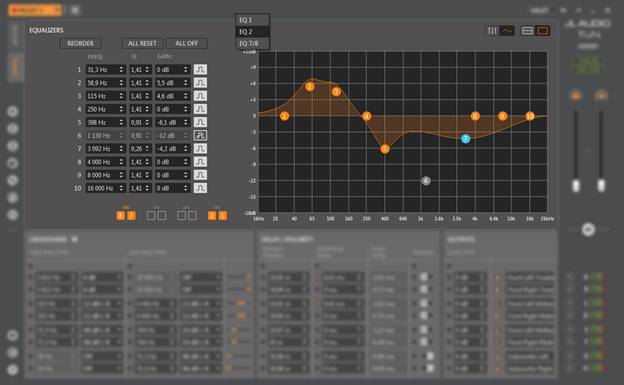

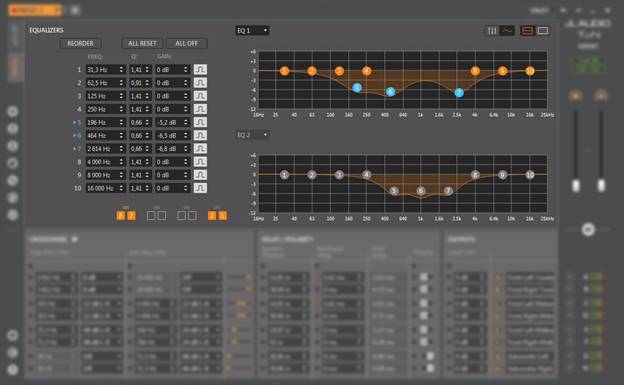

    Эквалайзер

    В этом случае использован 10-полосный, а также параметрический эквалайзер, который можно использовать во многих случаях. При этом настраивать можно каждую из имеющихся полос, перемещая точку, сосредоточенную на графике. Единовременно отмечать можно и несколько точек, перемещая их без особых сложностей. Допускается парная или одиночная настройка каналов.

    Если возникнет потребность, то можно отключить определенные точки, предназначенные для регулирования.

    Изготовители задали единовременное выведение нескольких графиков эквалайзера, хотя допускается и отображение одного из графиков.

    Что касается процесса активации, то в этом случае персету придается определенный оттенок. Ранее я отмечал о возможности использования входящего в состав светодиода. В том случае, если персеты при помощи пульта переключать, то оттенок светодиода будет меняться. Поэтому именовать каналы можно оттенками.

    Отдельно стоит обозначить и имеющуюся фишку. Так, пресеты можно подготовить непосредственно под аналоговые входы, а также определенные персеты, которые необходимы для цифровых входов. И если подбирать их при помощи пульта, то можно изменить и источники.

    В данном случае можно провести настройку и отдельного пресета Valet. В том случае, если будет осуществляться замыкание на массу, то переключение на данный пресет будет выполняться автоматически.

    Как только я начал более детально изучать данный процессор, я смог выявить немало интересных аспектов. Ведь в этом случае практически каждый аспект отлично продуман. Так, на корпусе присутствует дублирующий светодиод. Кстати, такой фишки у других процессоров нет.

    Что касается звучания, то TwK имеет действительно интересный звук. К сожалению, заочное сравнение провести проблематично, поэтому об остальных аспектах судить не стоит.

    В том случае, если коротко отметить, то можно выделить несколько моментов. К примеру, звучание отличается деликатностью, а также сглаженностью. Никакие из представленных нюансов не форсируются, хотя о детальности забывать не стоит. Не менее важно и то, что присутствует живое звучание, а не цифровая стерильность. Из этого следует, что TwK отличается музыкальностью.

    Приблизительная стоимость на момент тестирования составляла около 39 000 рублей.

    Итоговые данные

    Скорее всего, данный процессор желают использовать практически все пользователи. Так, при изучении данного аппарата мне не удалось установить наличие недостатков. Ведь он имеет и отличное звучание, и максимально простой вариант настройки. Кстати, программное обеспечение для настроек отличается удобством использования. При этом настраивать оборудование можно и с ноута, и со смартфона.

    Что касается процесса подбора конфигураций, то он отличается простотой. К примеру, вы можете самостоятельно определить, с какой именно из версий вы будете работать, какие из выходов более приемлемы для применения. Помимо этого, допускается и применение связки, которая включает несколько устройств.

    Таким образом, можно сделать вывод, что данный автомобильный процессор отлично подходит для комплектации практически всех автомобильных акустических систем включая штатные автомагнитолы.
